CARACTÉRISTIQUES PRINCIPALES
Les pompes à membrane pneumatiques DELLMECO (AODD) conviennent à une large gamme d’applications.
Elles offrent une grande résistance à l’usure et peuvent supporter des produits chimiques agressifs tels que les acides, les huiles, les solvants, les peintures, les boues et même les fluides contenant des particules solides, comme les eaux usées. Ces pompes peuvent également être utilisées pour le pompage de poudres.
Toutes les pompes sont auto-amorçantes et la capacité et la pression sont facilement réglables.
Cette pompe est une pompe volumétrique qui déplace des fluides par le mouvement de membranes entraînées par de l’air comprimé.

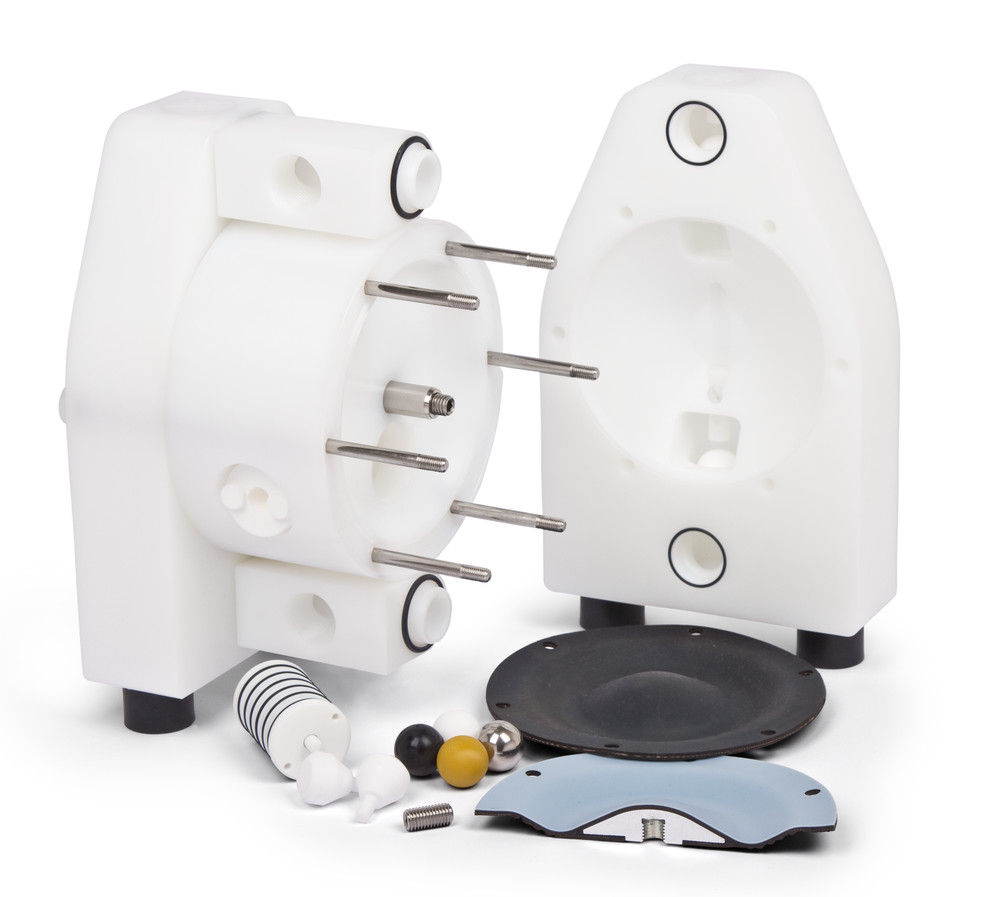

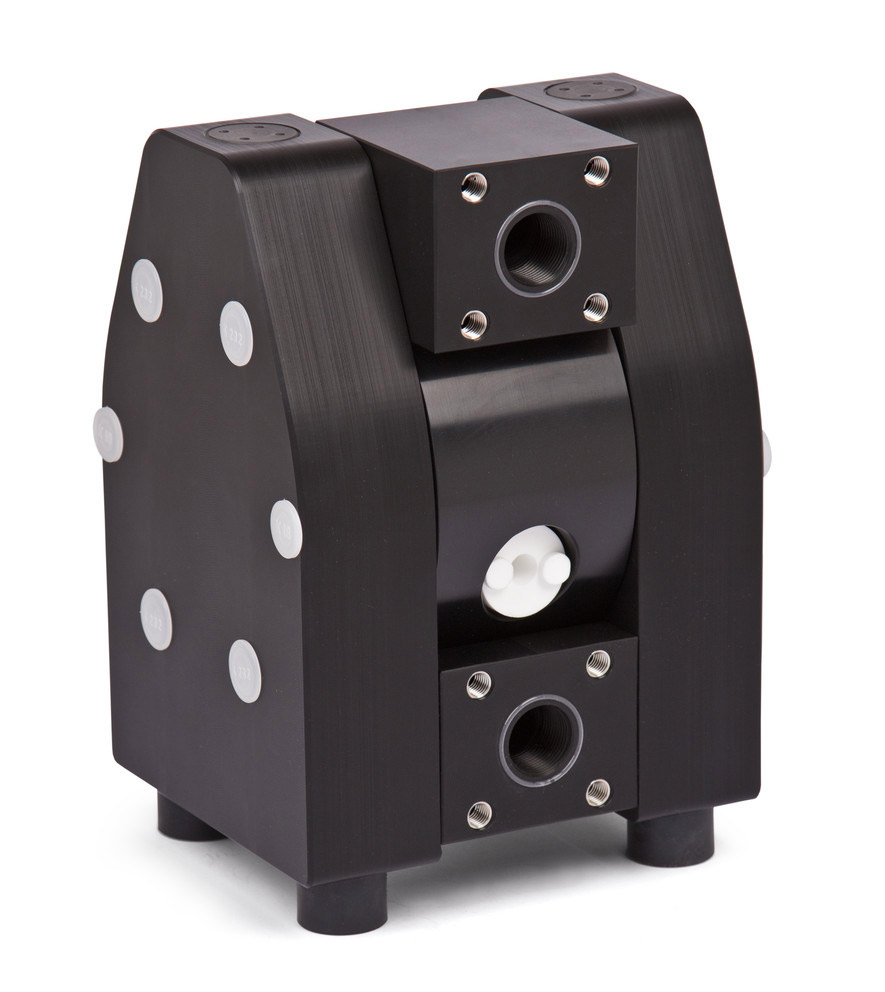

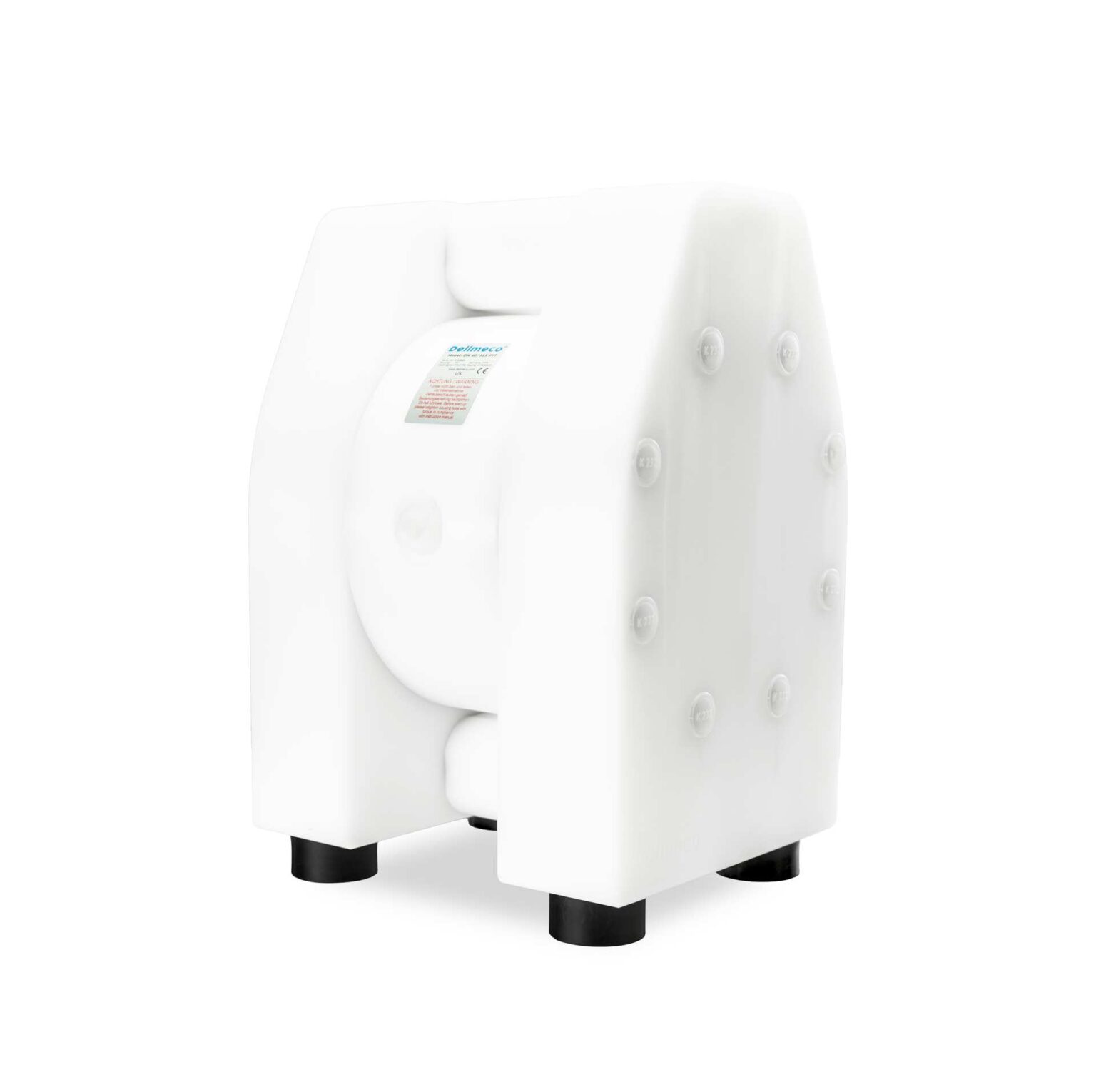

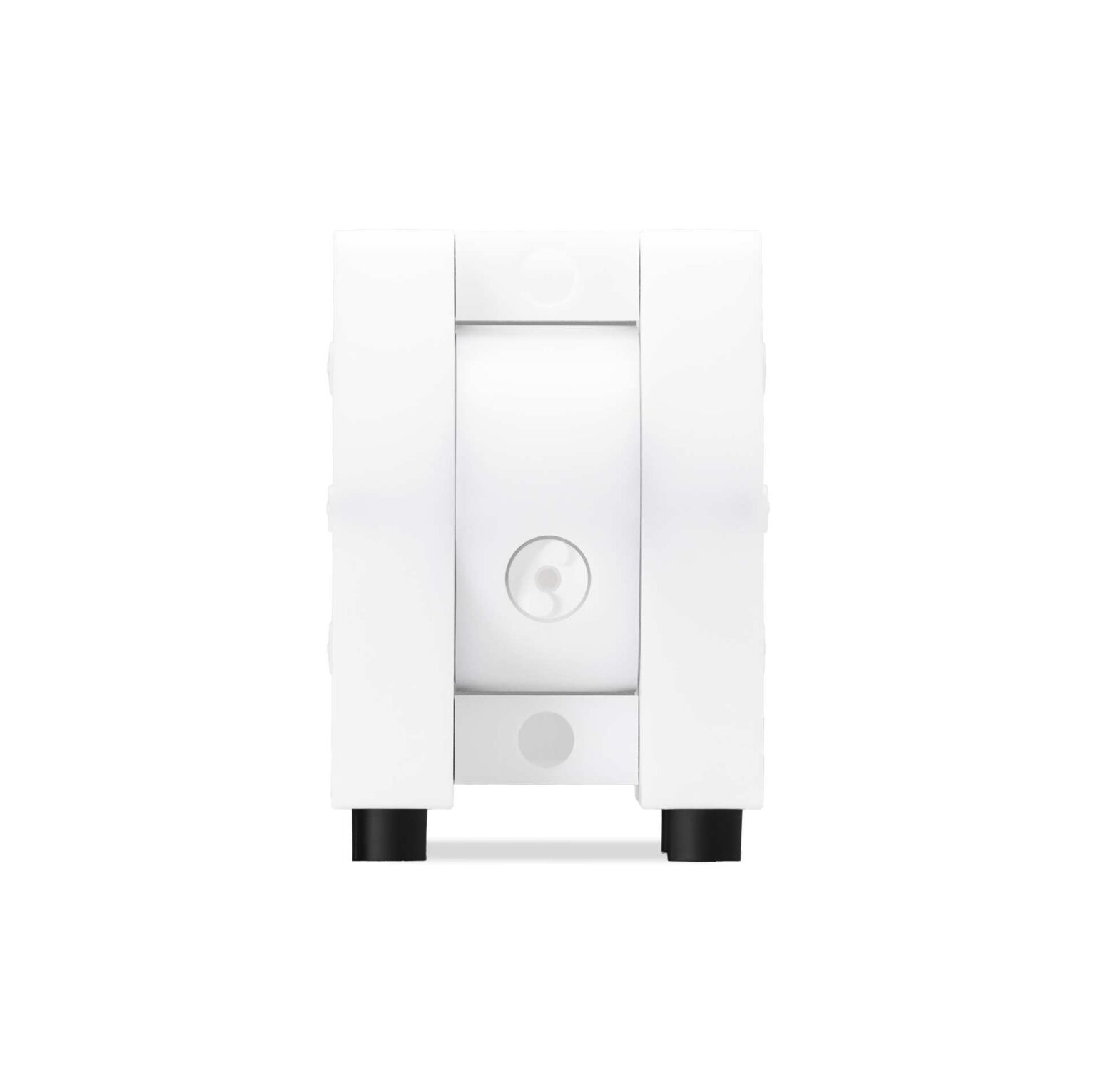

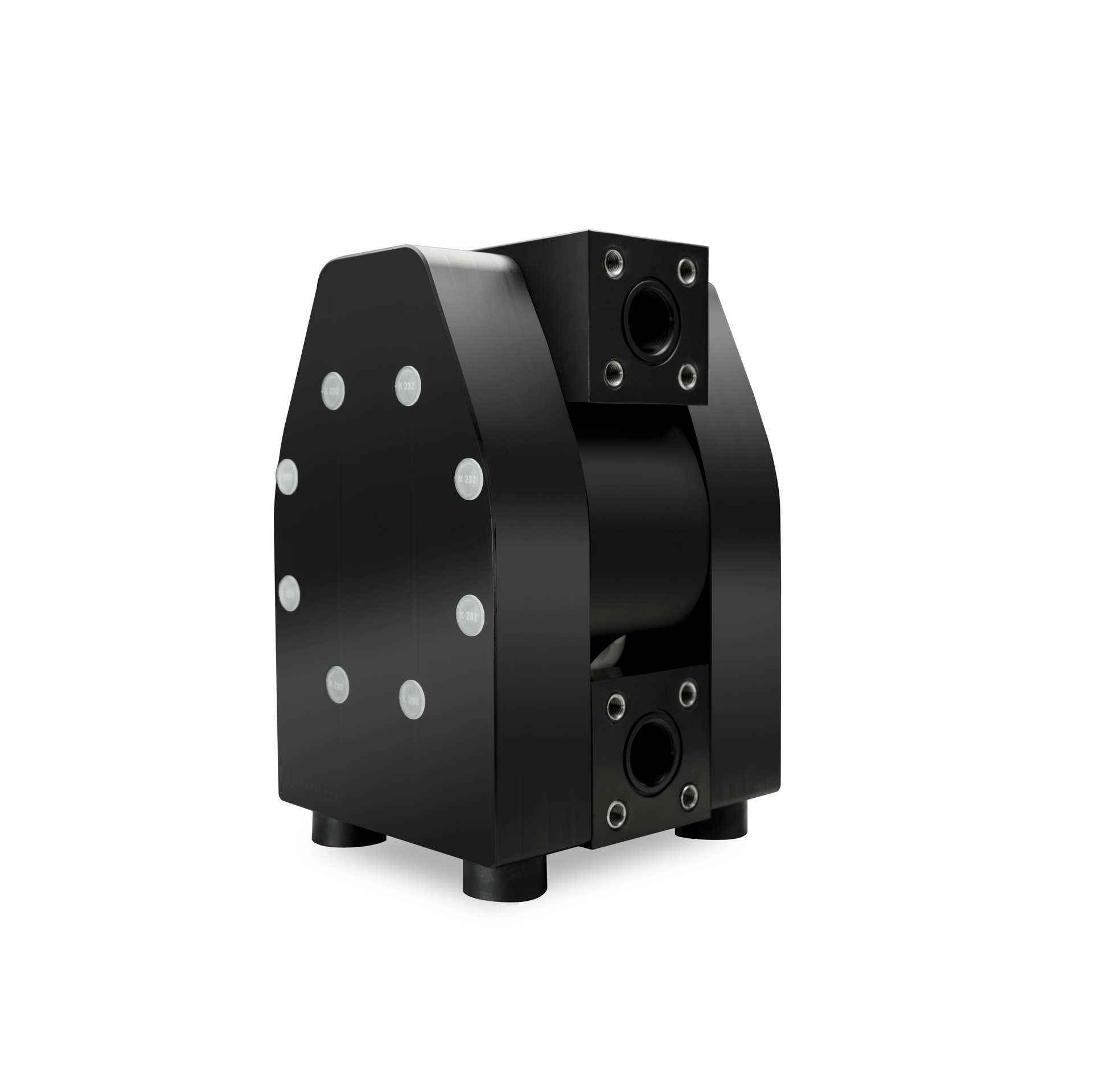

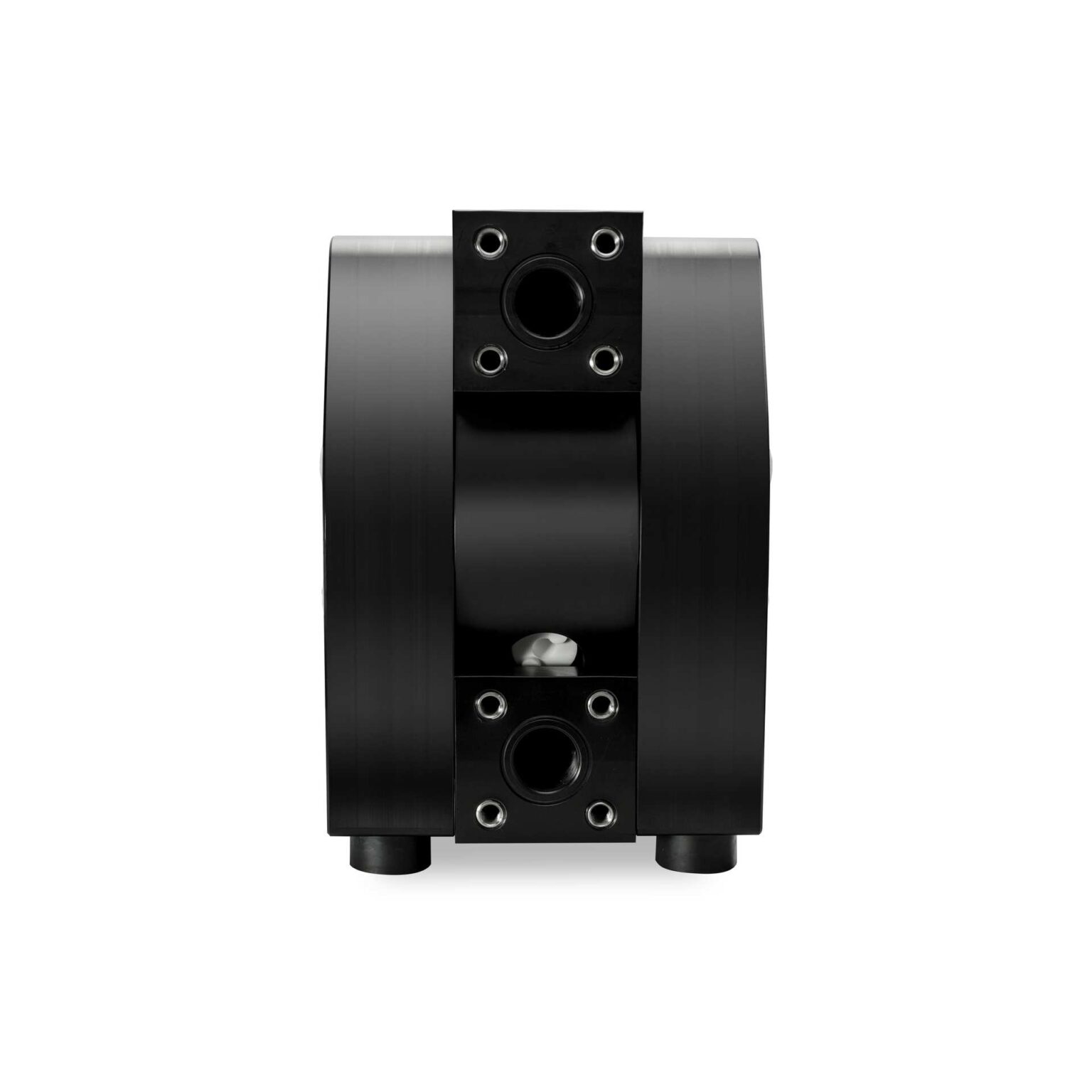

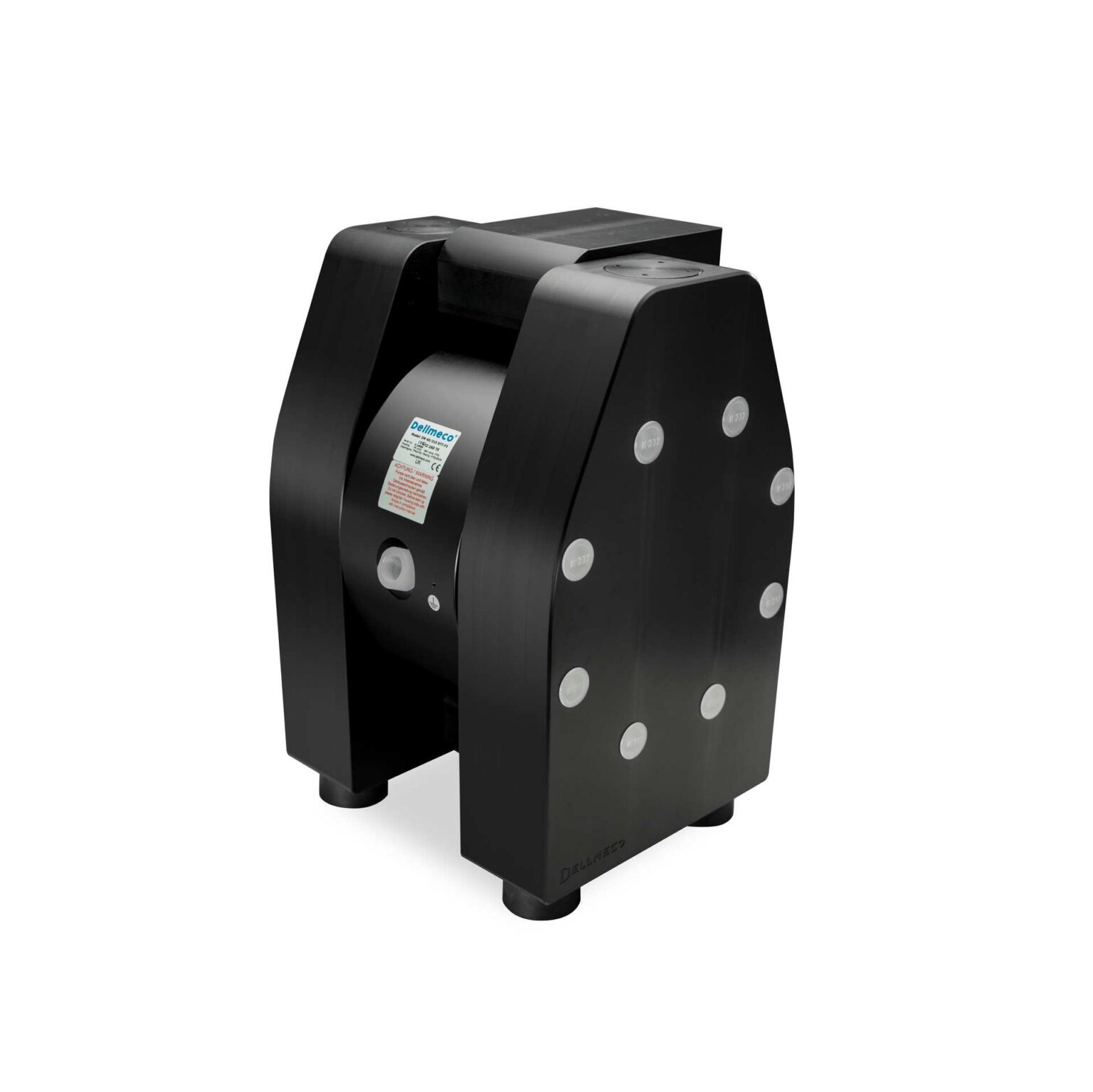

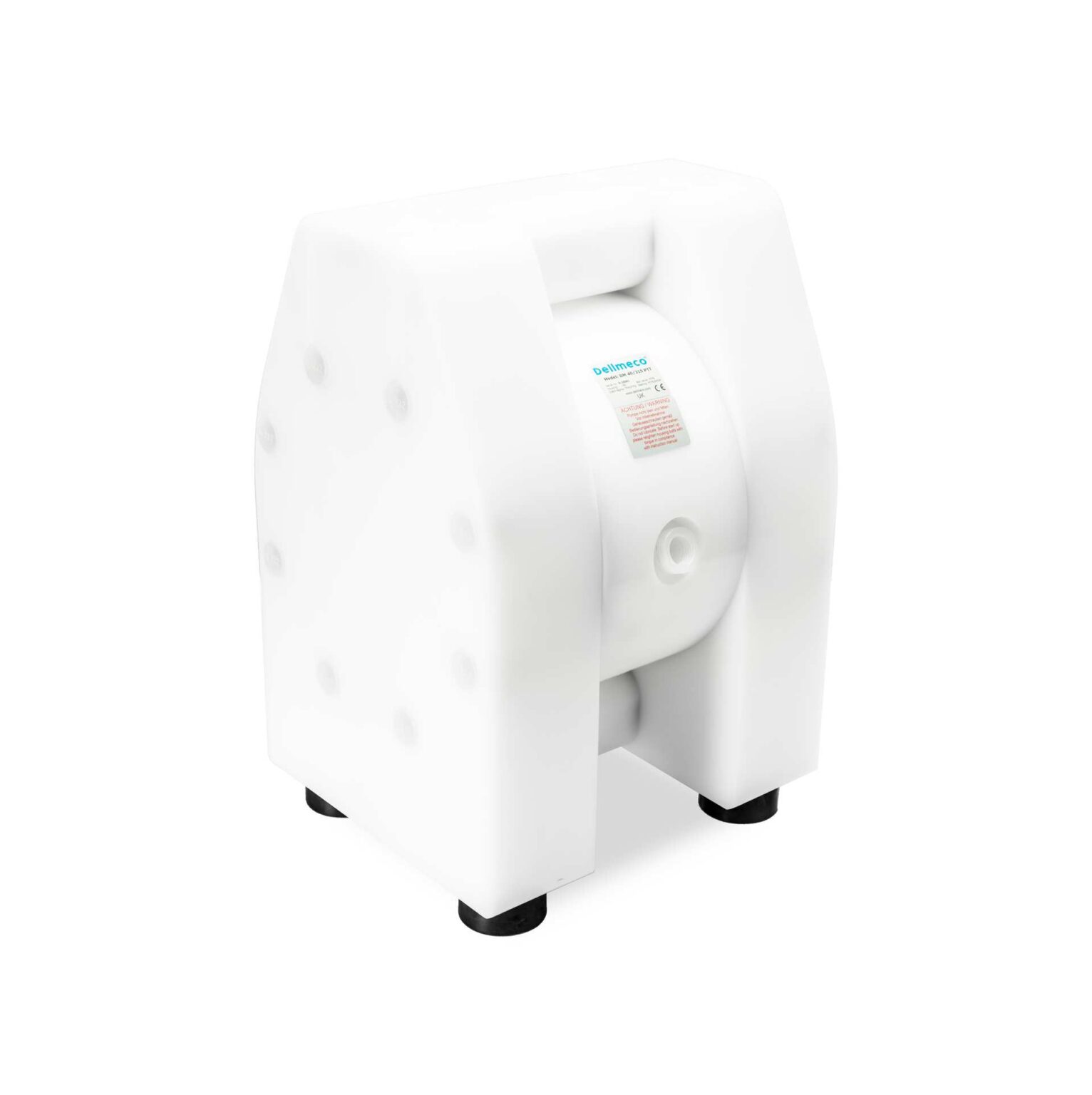

Les parties du boîtier en contact avec les fluides sont en PE (polyéthylène), PE conducteur, PTFE (polytétrafluoroéthylène) ou PTFE conducteur.
La hauteur d’aspiration peut atteindre 8 mètres. Cela dépend du matériau de construction utilisé et des paramètres de l’application. Toutes les données sont basées sur le pompage d’eau à 20 °C.

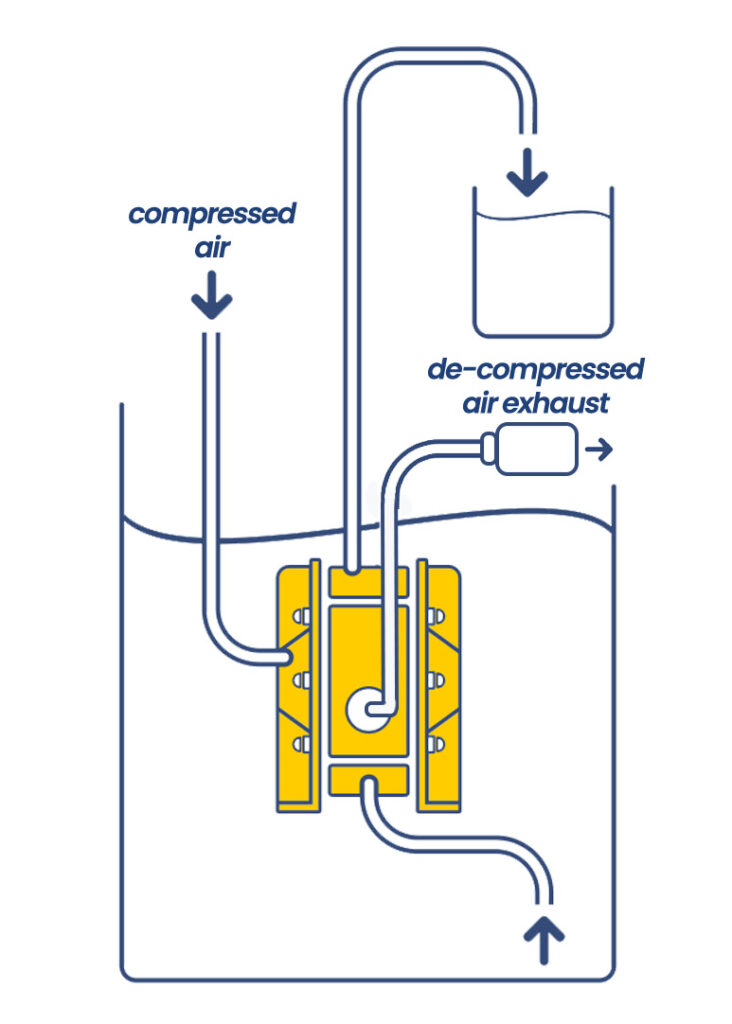

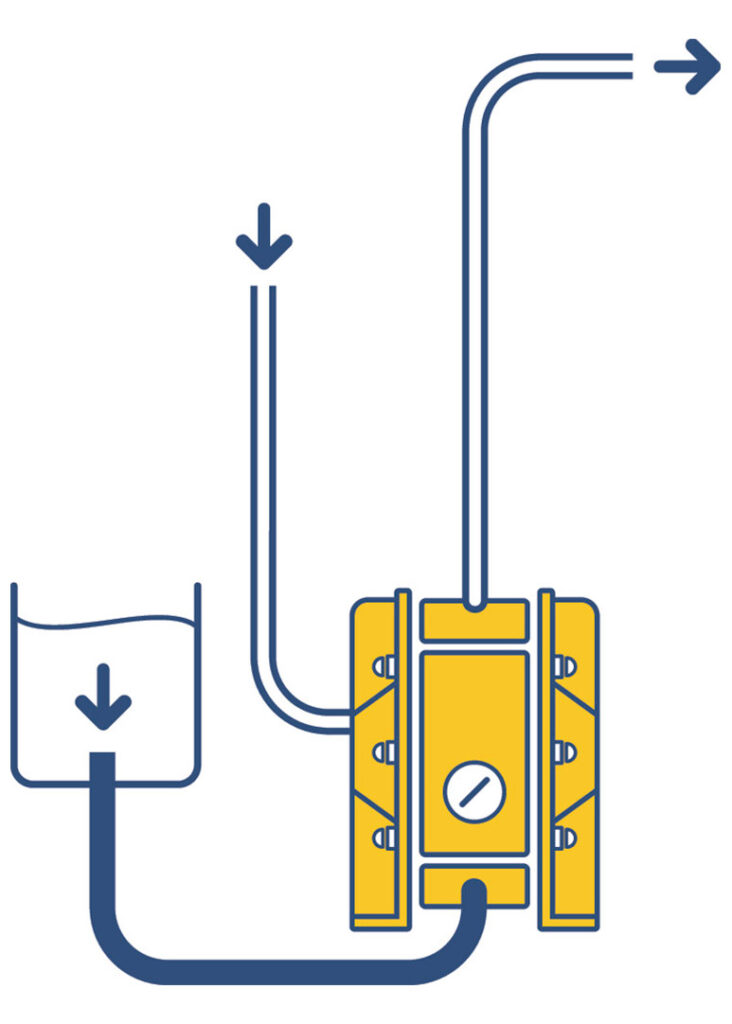

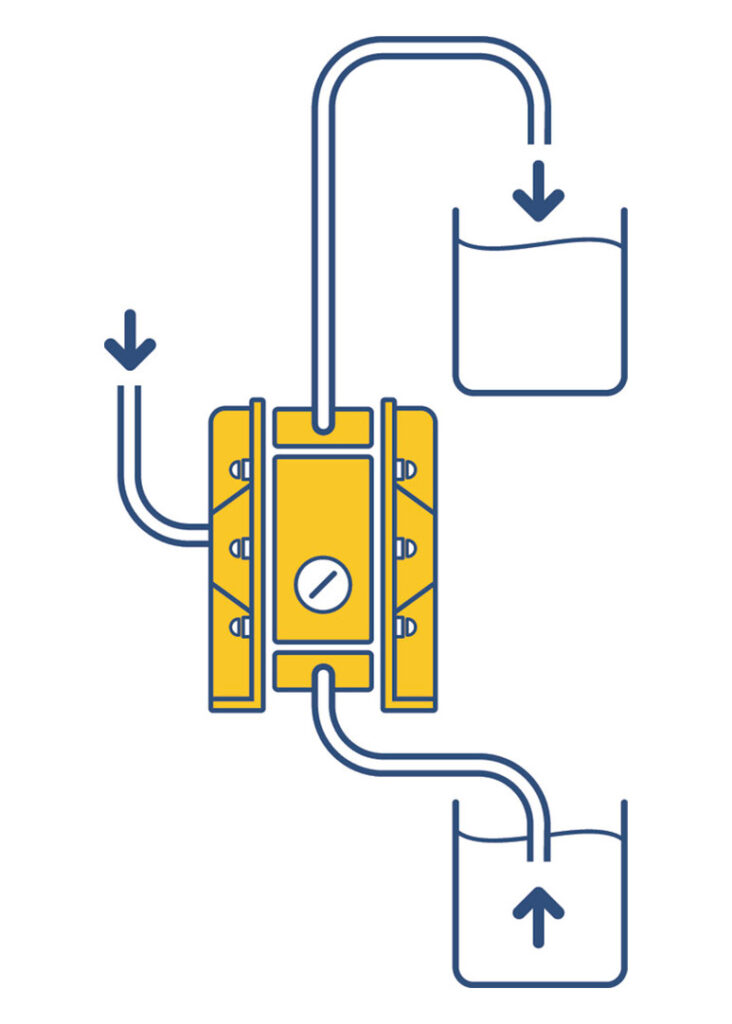

Convient pour la vidange complète de réservoirs de stockage, de décantation ou de conteneurs similaires. La pression d’entrée optimale se situe entre 0,2 et 0,3 bar.
DIRECTIVES D'INSTALLATION RECOMMANDÉES

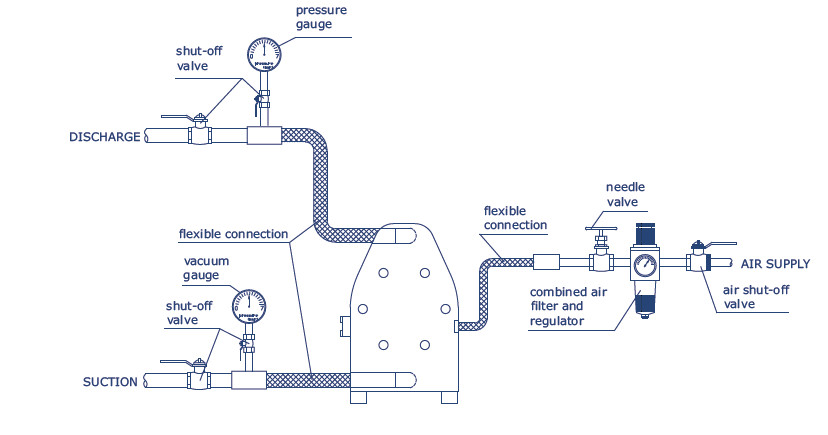

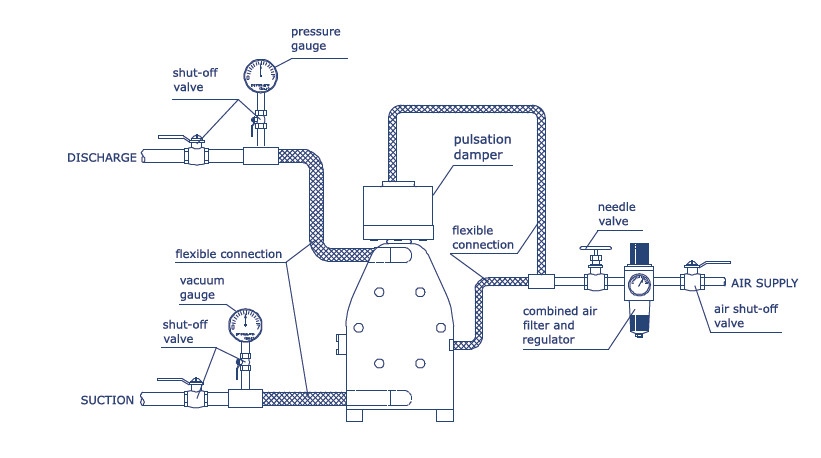

Pour réduire les contraintes sur les tuyaux et les connexions de la pompe, nous recommandons l’utilisation de raccords flexibles du côté de l’aspiration et du refoulement, ainsi qu’au niveau de la connexion d’air. Pour des performances optimales, DELLMECO recommande d’installer un amortisseur de pulsations du côté du refoulement de la pompe.
TYPES DE CONNEXION - SÉRIE PLASTIQUE

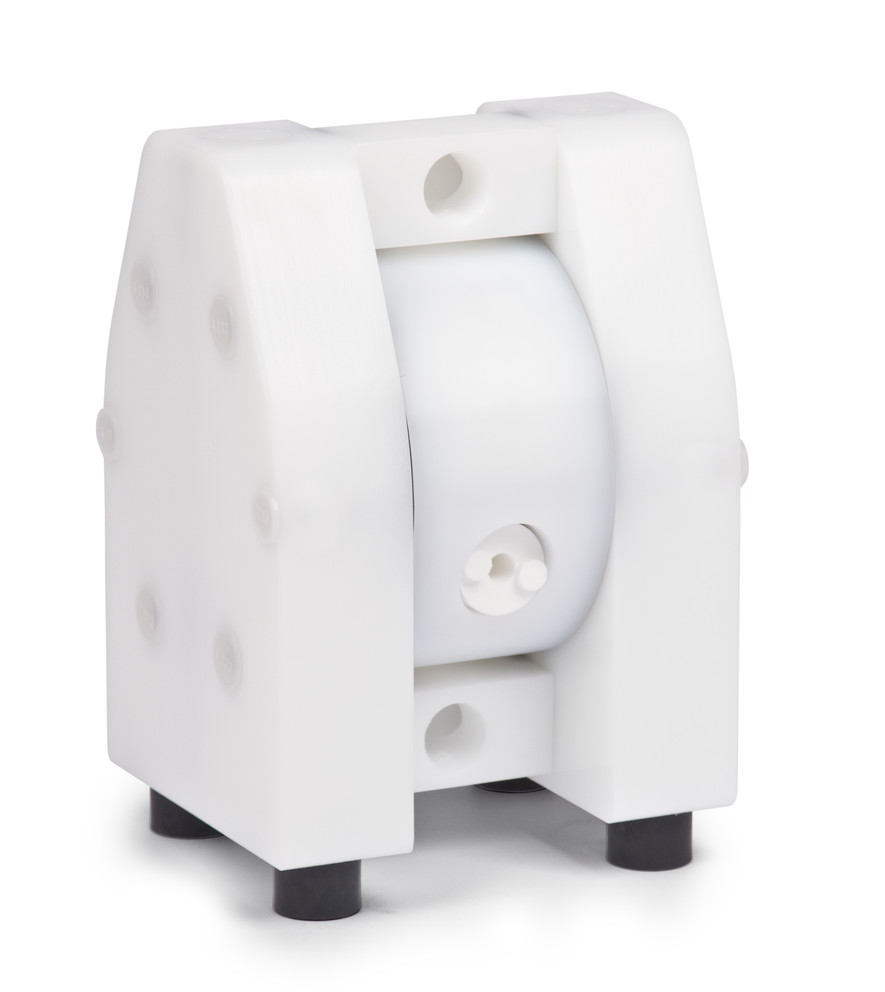

Il s’agit du raccord standard pour toutes les pompes en plastique et en métal.

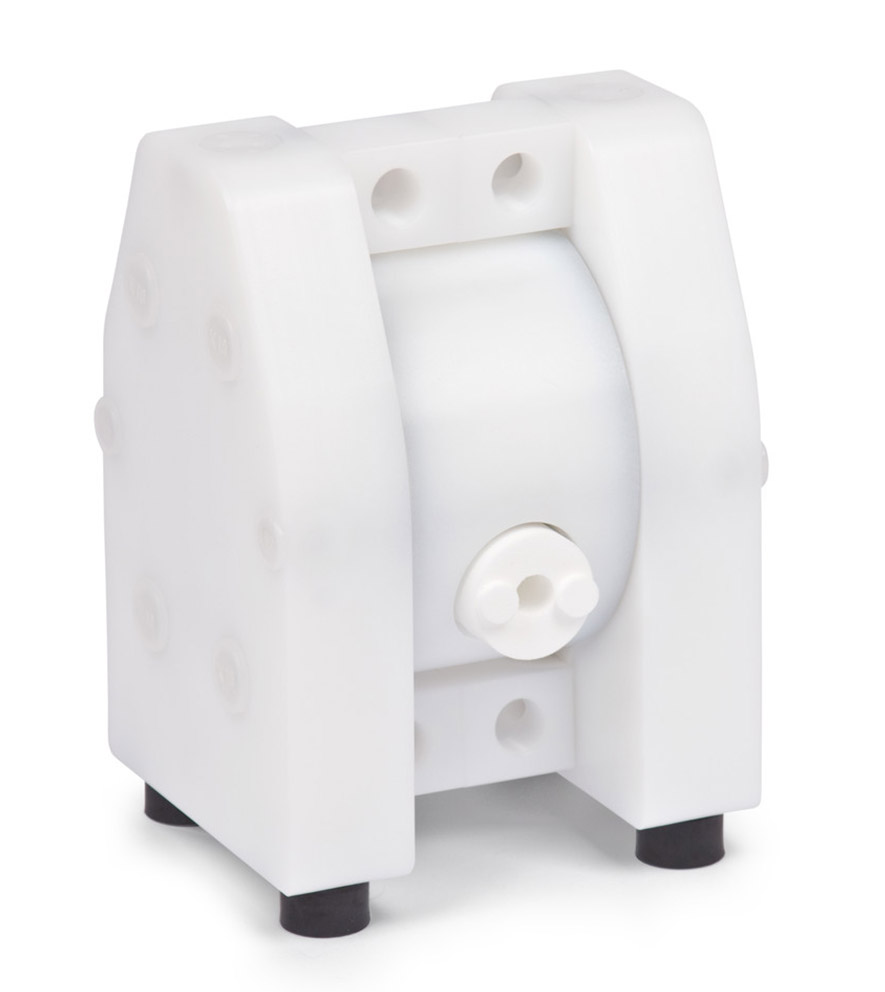

Tous les modèles de pompe peuvent être équipés de raccords en deux parties (code S). Cela permet de convertir la pompe d’une pompe à membrane pneumatique standard à double effet en une version à deux chambres séparées.
Les raccords d’aspiration et de refoulement sont remplacés par une double enveloppe avec un raccord d’aspiration et de refoulement séparé pour les deux chambres. Les deux chambres fonctionnent indépendamment mais sont entraînées par un seul système d’entraînement, ce qui permet de pomper deux flux de fluides dans un rapport 1:1.

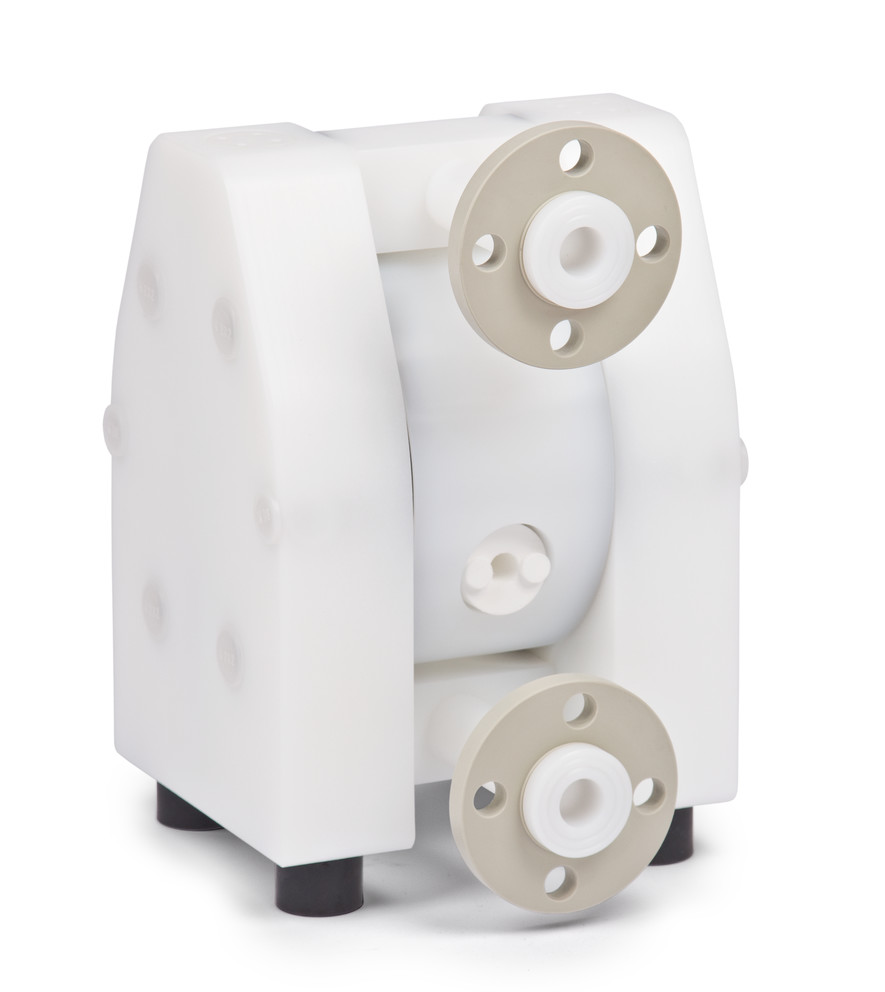

Cette option permet d’utiliser des raccords à bride conformes à la norme DIN/PN10. Les collecteurs d’aspiration et de refoulement sont équipés de bagues filetées en acier inoxydable. Les joints toriques fournis doivent être placés dans les rainures des collecteurs avant l’assemblage afin d’assurer une étanchéité optimale.
F1 – Raccordement à bride PN10 avec EPDM
F2 – Raccordement à bride PN10 avec NBR
F3 – Raccordement à bride PN10 avec FEP/FPM
F2 – Flange connection PN10 with NBR
F3 – Flange connection PN10 with FEP/FPM
F4 – JIS B2220
F7 – PN10 DIN 2576
F8 – ANSI 150 RF SO
F9 – PN10/16 DIN 2277/2278
Autres connexions sur demande.

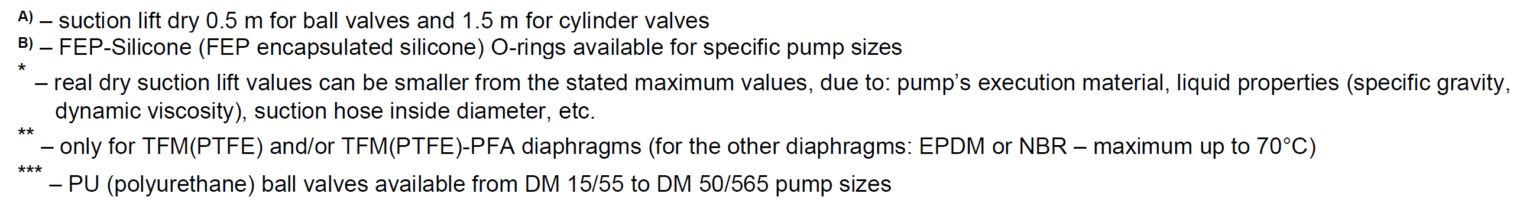

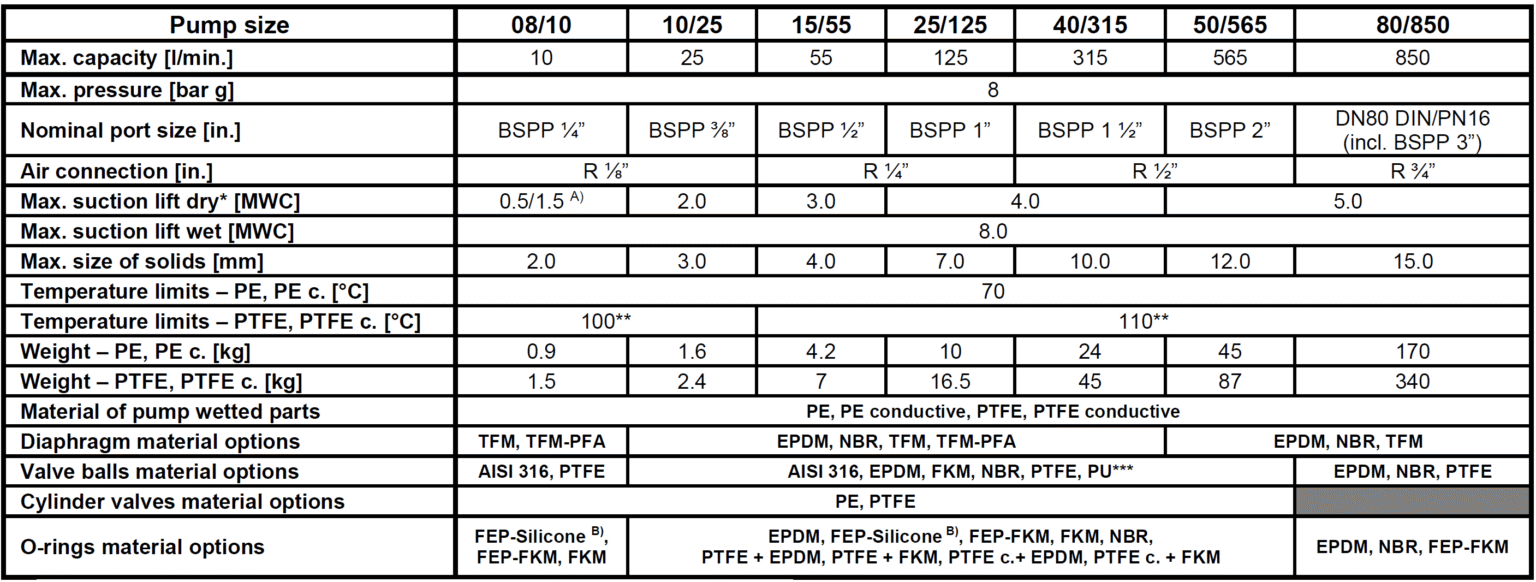

DONNÉES TECHNIQUES

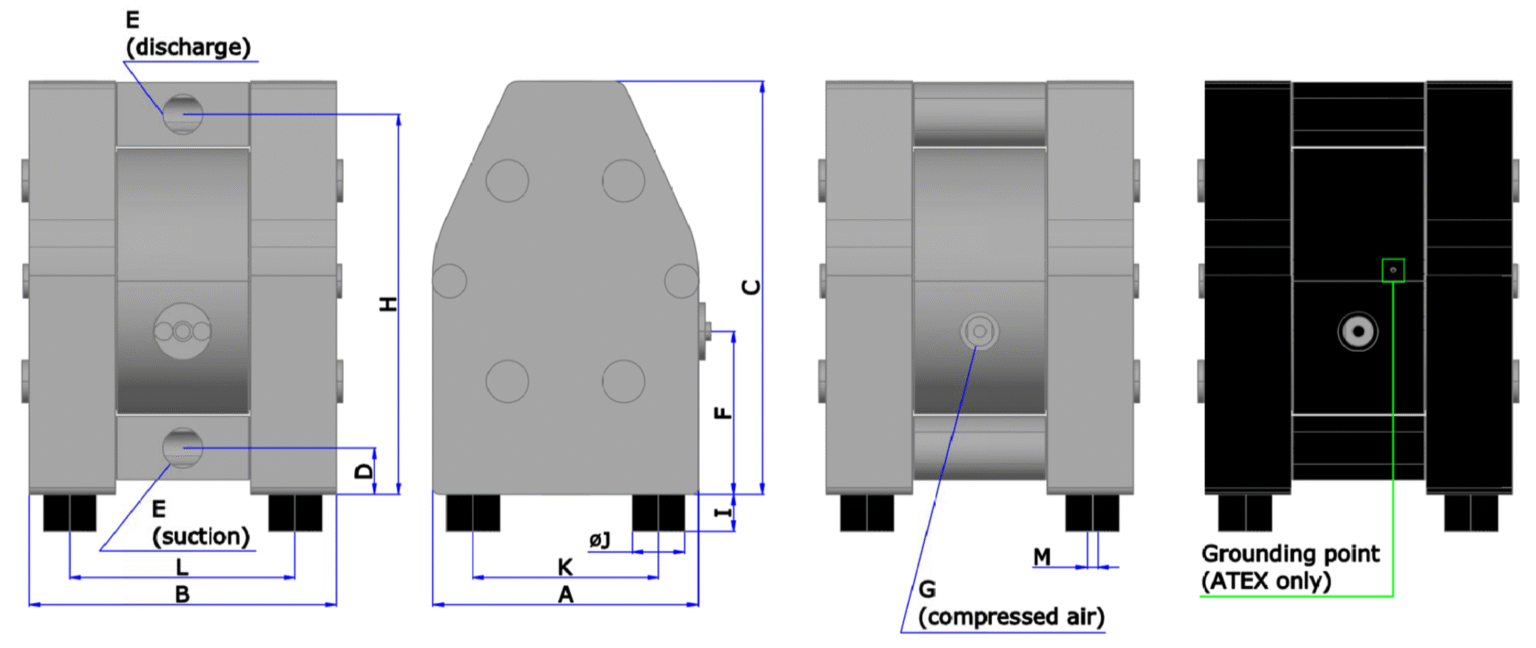

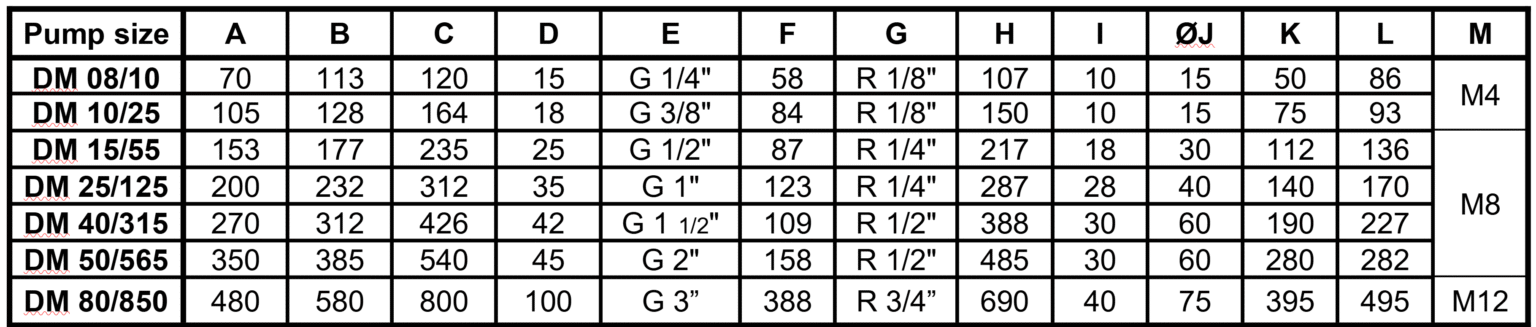

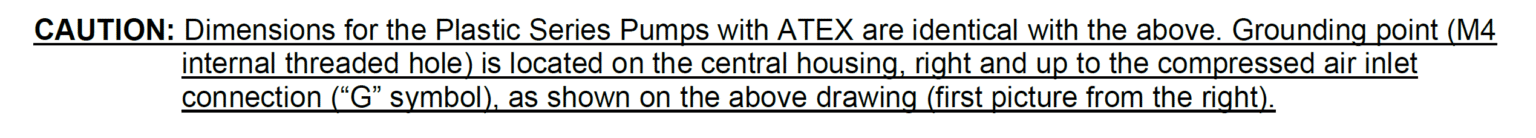

DIMENSIONS DES POMPES EN PLASTIQUE

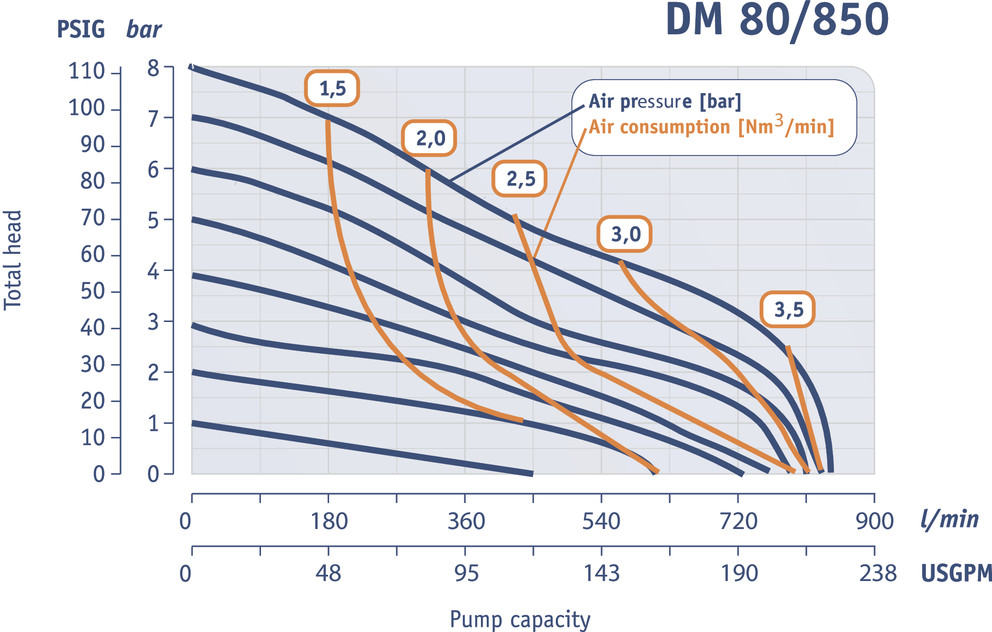

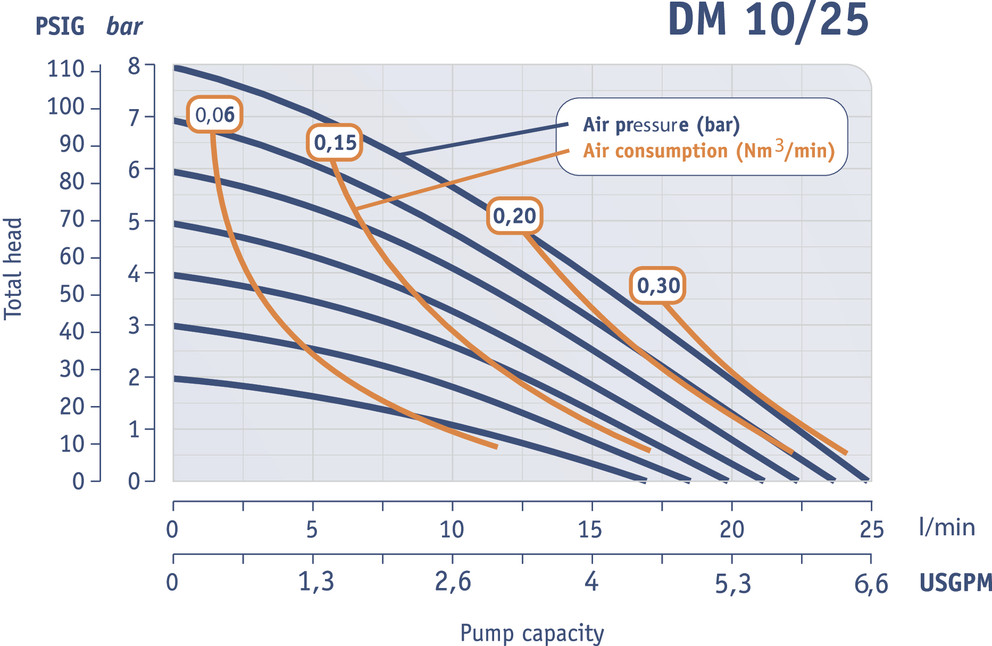

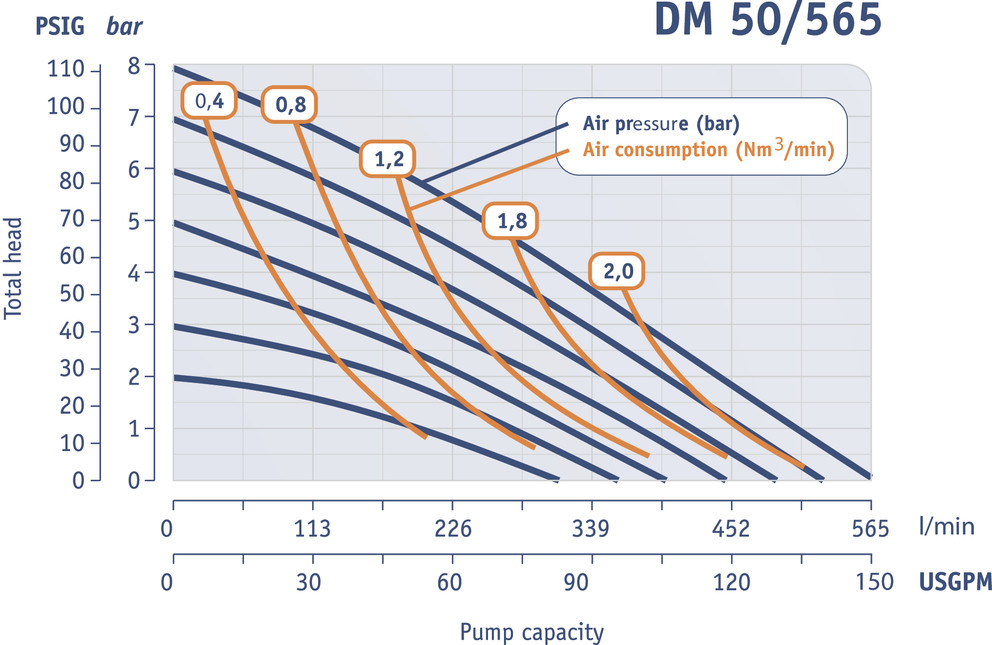

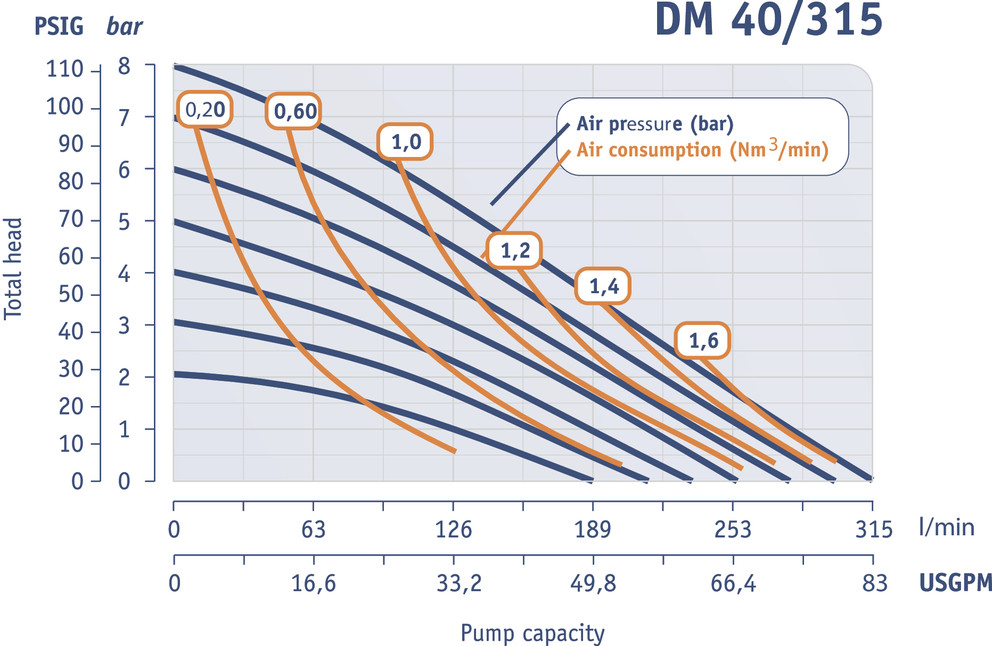

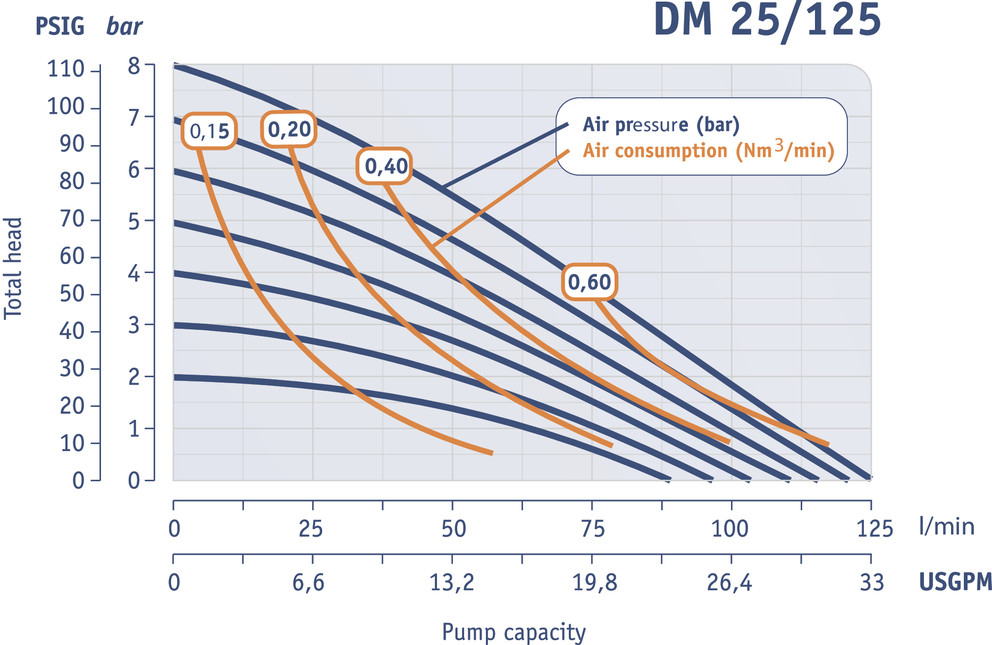

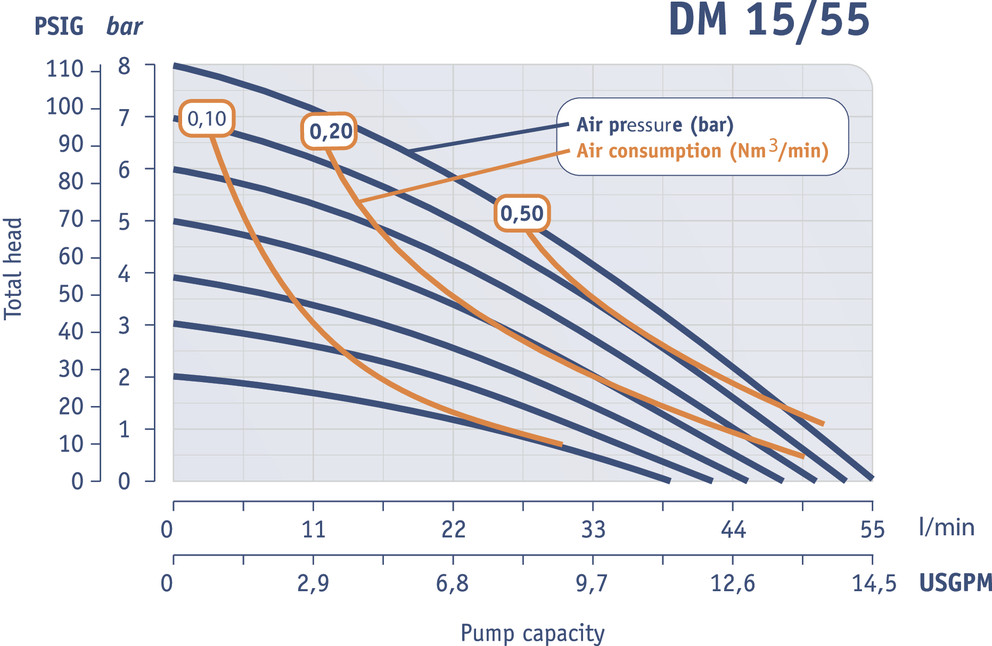

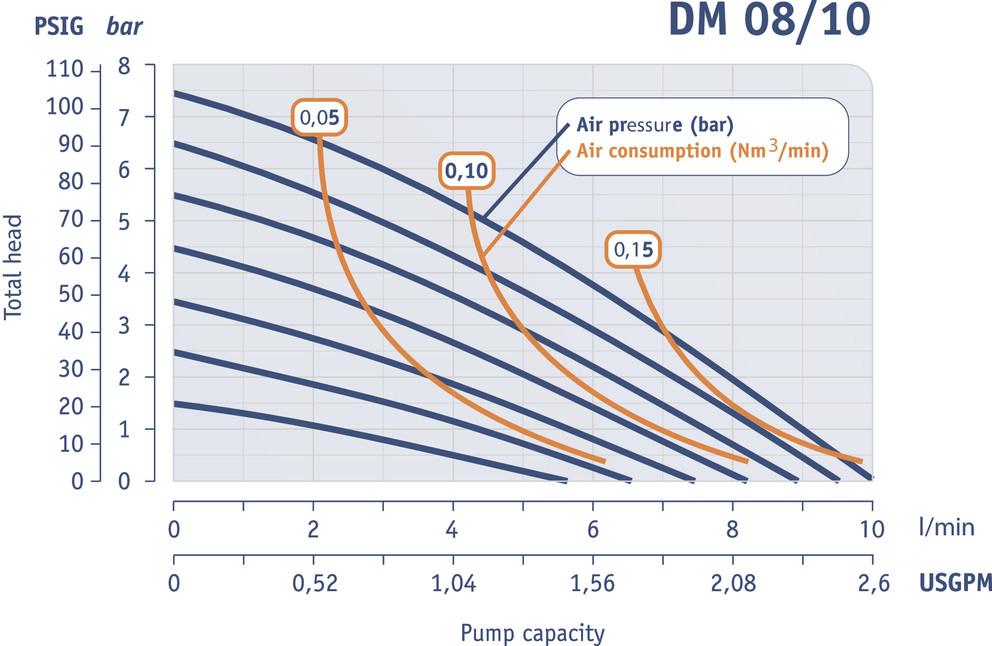

CAPACITÉ DES POMPES EN PLASTIQUE
La viscosité du fluide influe sur la capacité de pompage.
Les capacités indiquées dans les caractéristiques de la pompe sont basées sur l’eau (1 cPs).
Lors du pompage de fluides ayant une viscosité plus élevée, le volume doit être réduit en conséquence.

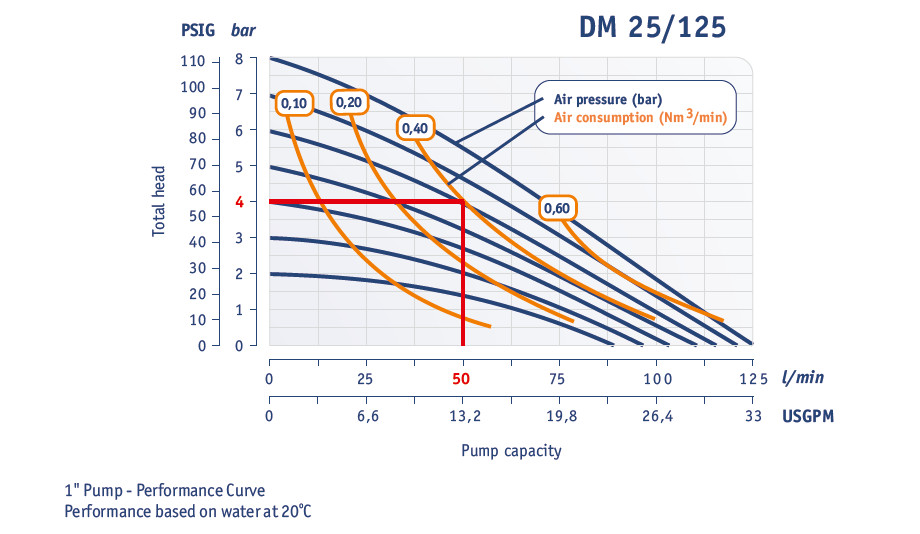

1. Saisissez le débit et la pression souhaités.
(exemple : 50 l/min et 4 bar)
2. Relevez la consommation d’énergie estimée en
volume et en pression (exemple : 0,40
Nm³/min à 6 bar).
(exemple : 50 l/min et 4 bar)
2. Read the estimated energy consumption in volume and pressure ( example: 0.40 Nm³/min at 6 bar).

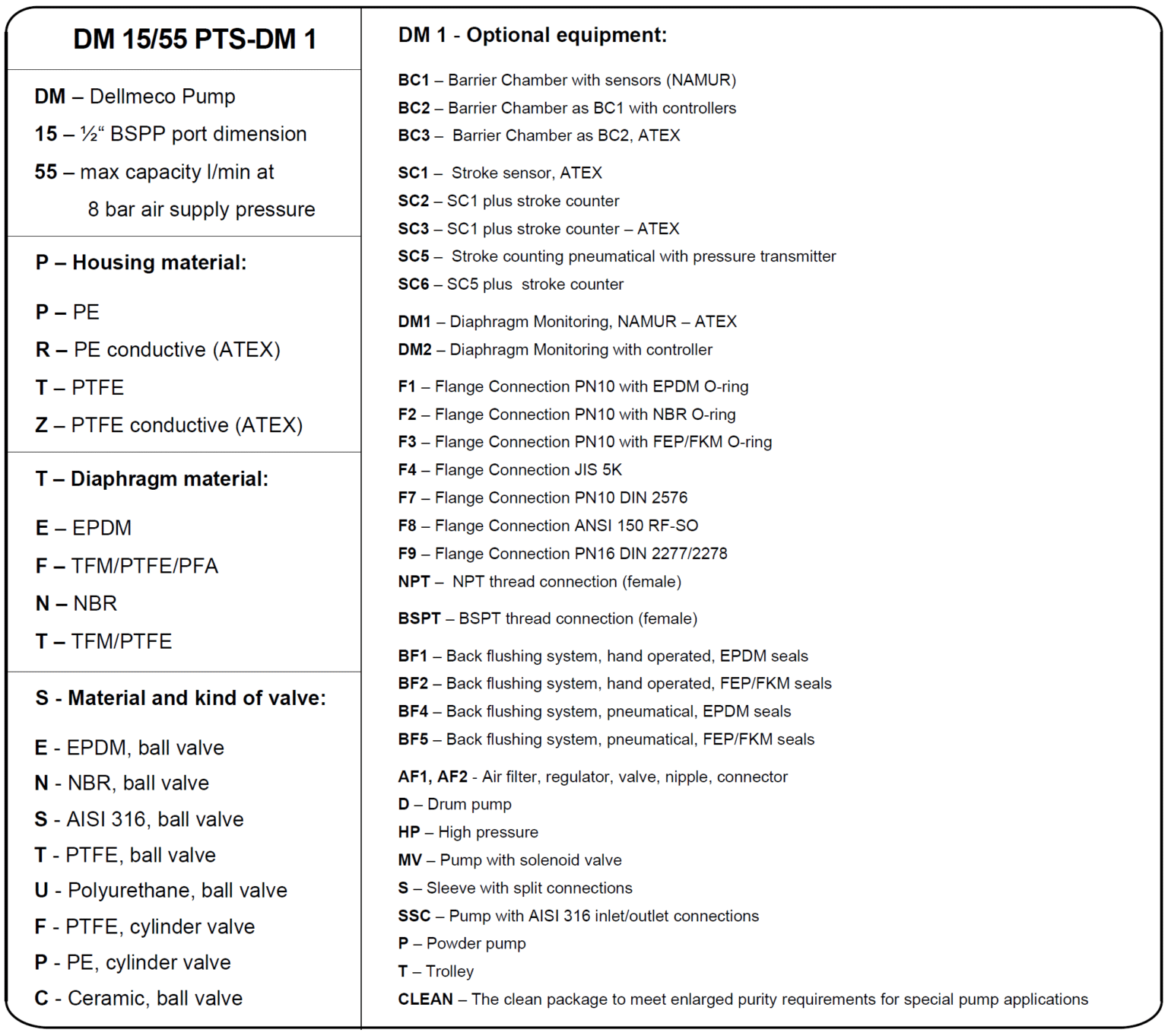

CODE DE LA POMPE EN PLASTIQUE
