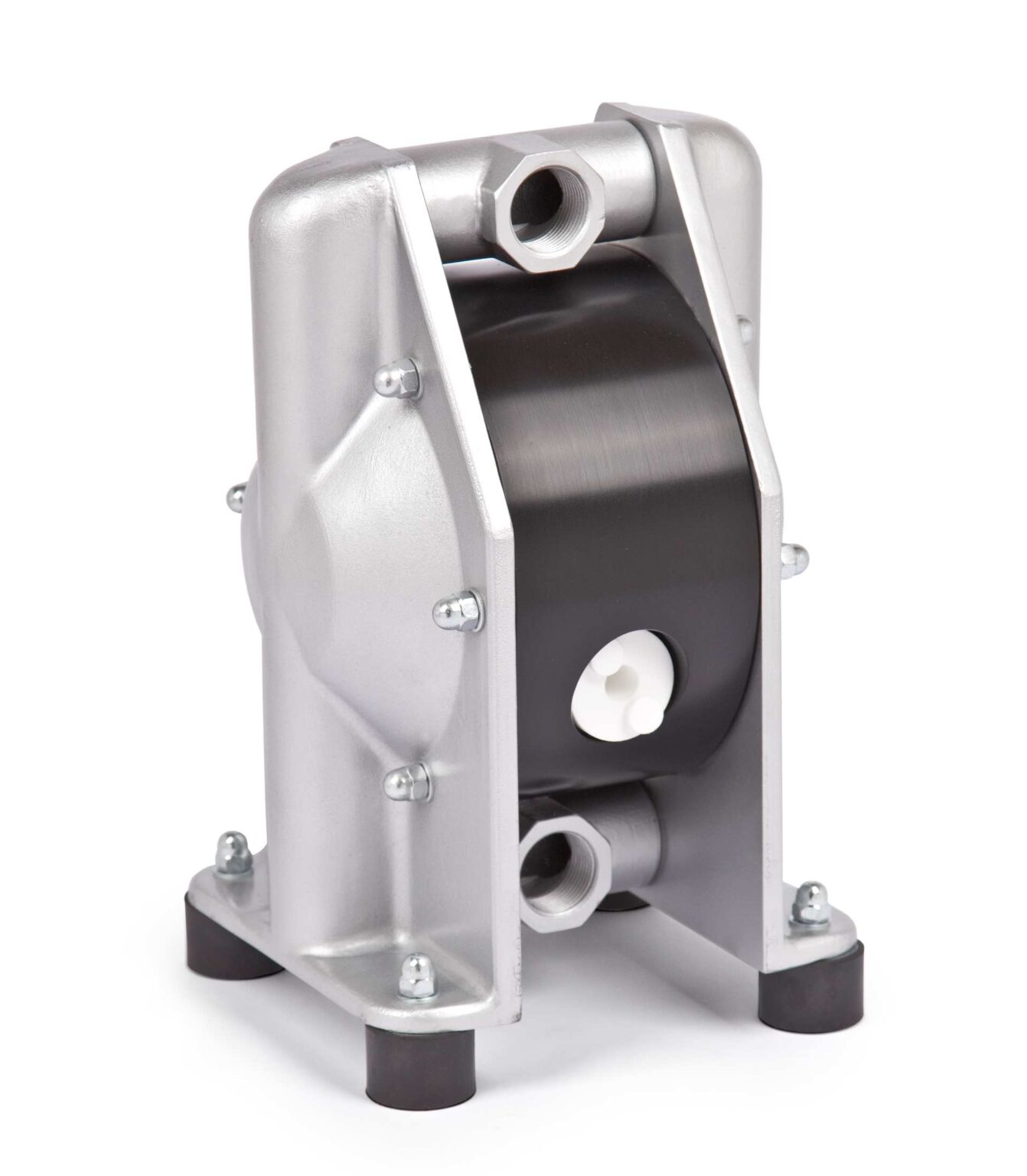

CARACTÉRISTIQUES PRINCIPALES
Les pompes à membrane pneumatiques DELLMECO (AODD) conviennent à une large gamme d’applications.
Elles offrent une grande résistance à l’usure et aux produits chimiques agressifs tels que les acides, les huiles, les solvants, les peintures, les boues et même les fluides contenant des particules solides, comme dans les eaux usées. Ces pompes peuvent également être utilisées pour le pompage de poudres.
Toutes les pompes sont auto-amorçantes et la capacité et la pression sont facilement réglables.

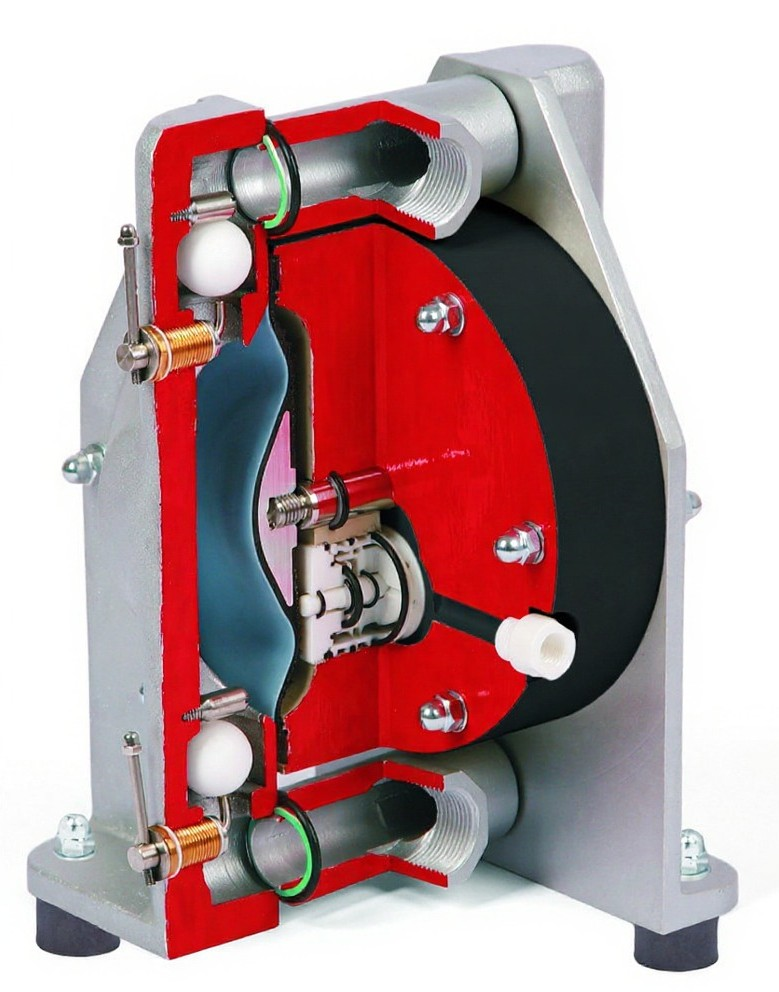

Cette pompe est une pompe volumétrique qui déplace des fluides par le mouvement de membranes entraînées par de l’air comprimé.

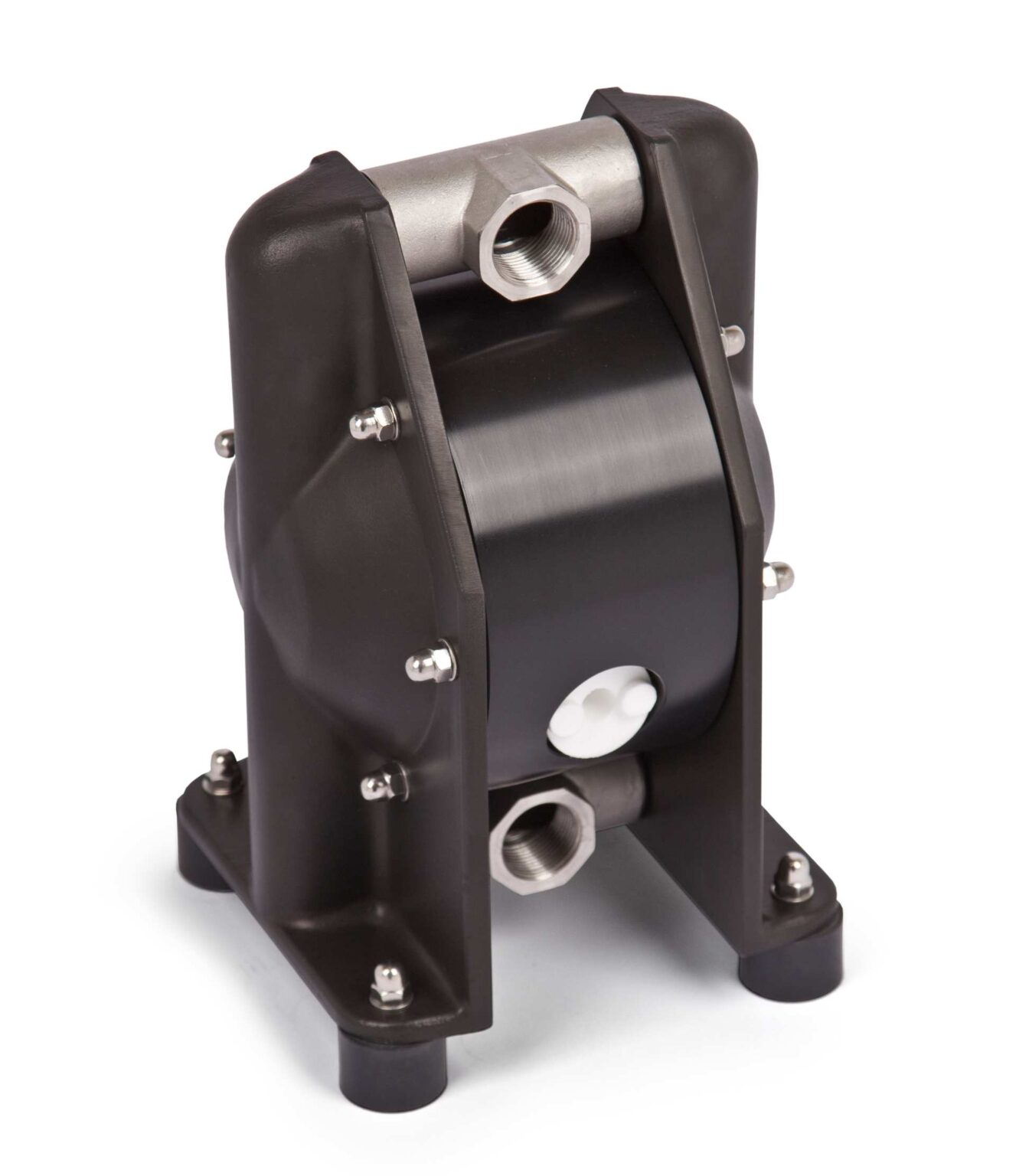

Les parties du boîtier en contact avec les fluides sont disponibles dans les matériaux suivants :
– Aluminium (code : A..-X)
– Aluminium avec revêtement PTFE (code : B..-X)
– Fonte (code : C..-X)

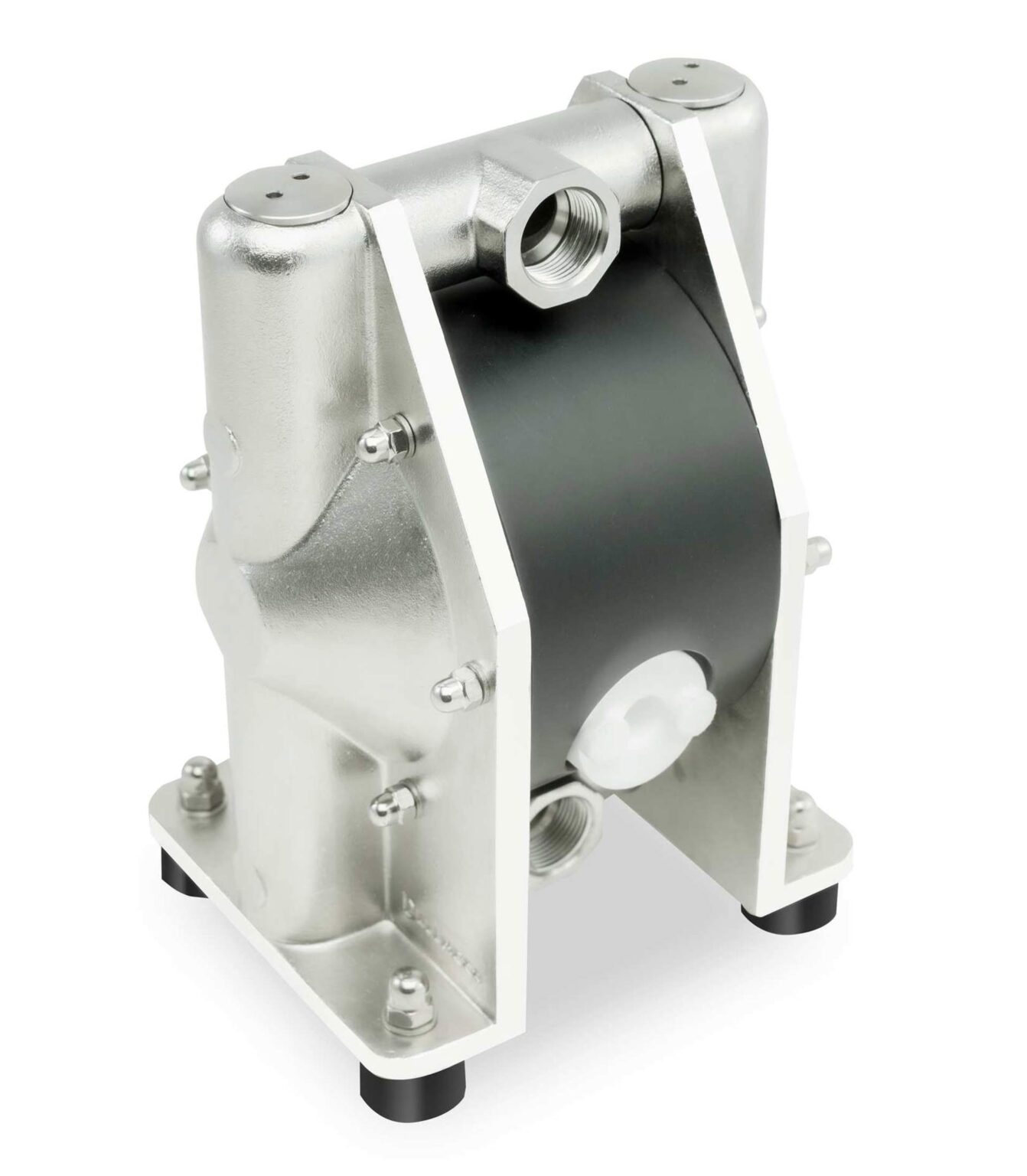

– Acier inoxydable AISI 316 (code : S..-X)
La hauteur d’aspiration peut atteindre 8 mètres. Cela dépend du matériau de construction utilisé et des paramètres de l’application. Toutes les données sont basées sur le pompage d’eau à 20 °C.
Nos pompes peuvent fonctionner en immersion totale. Les matériaux utilisés doivent être adaptés au liquide ambiant et la sortie doit se situer au-dessus du niveau du liquide.
Cette méthode convient à la vidange complète de réservoirs de stockage, de décantation ou de conteneurs similaires. La pression d’entrée optimale se situe entre 0,2 et 0,3 bar.

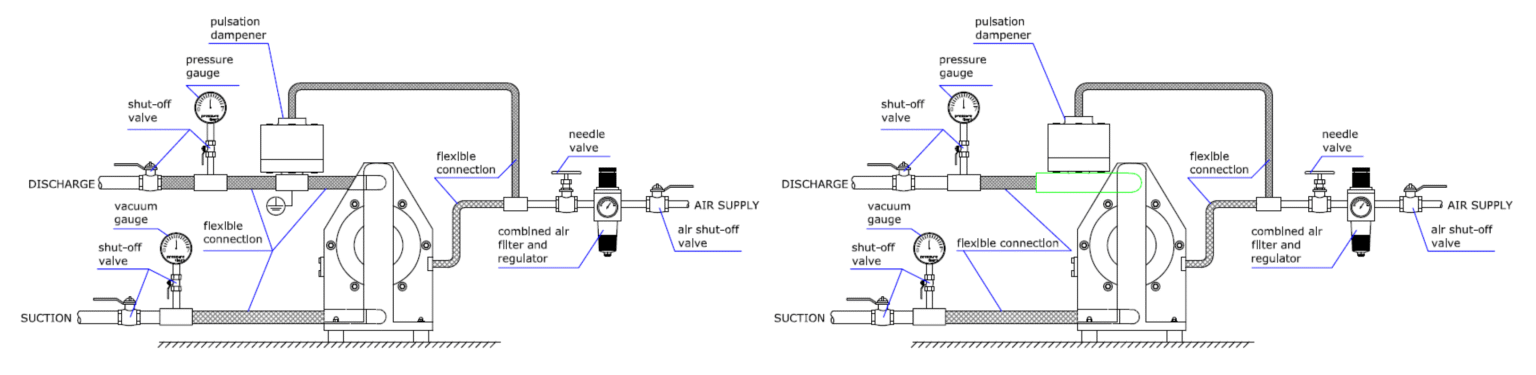

DIRECTIVES D'INSTALLATION RECOMMANDÉES
Pour réduire les contraintes sur les tuyaux et les raccords de la pompe, nous recommandons d’utiliser des raccords flexibles sur les tuyaux d’aspiration et de refoulement ainsi que sur le raccord d’air. Pour des performances optimales, DELLMECO recommande d’installer un amortisseur de pulsations du côté du refoulement de la pompe.

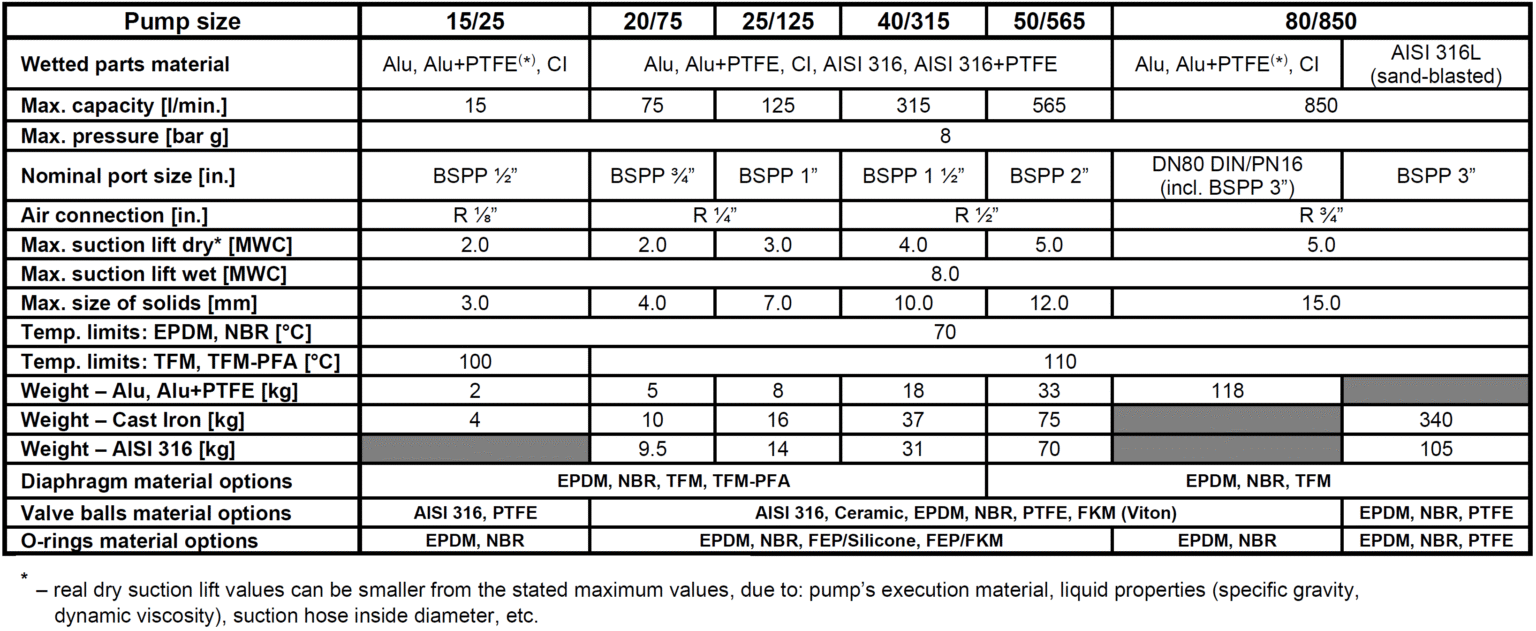

DONNÉES TECHNIQUES

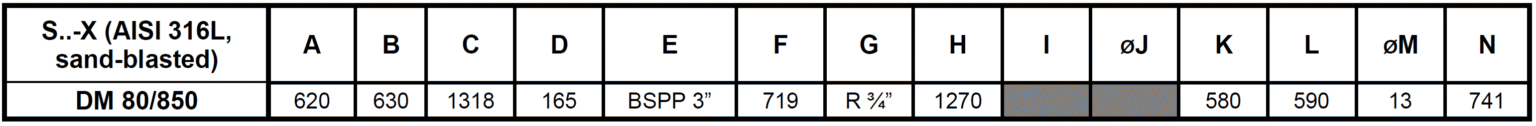

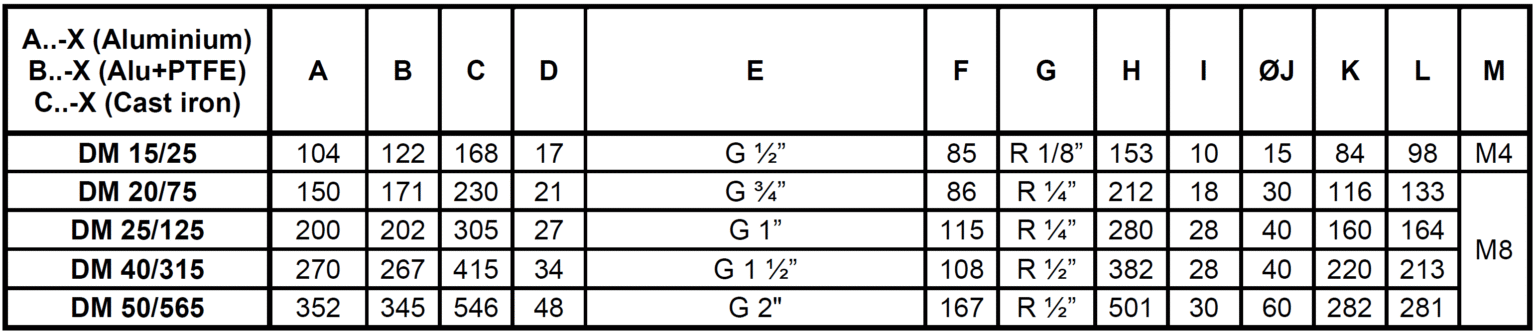

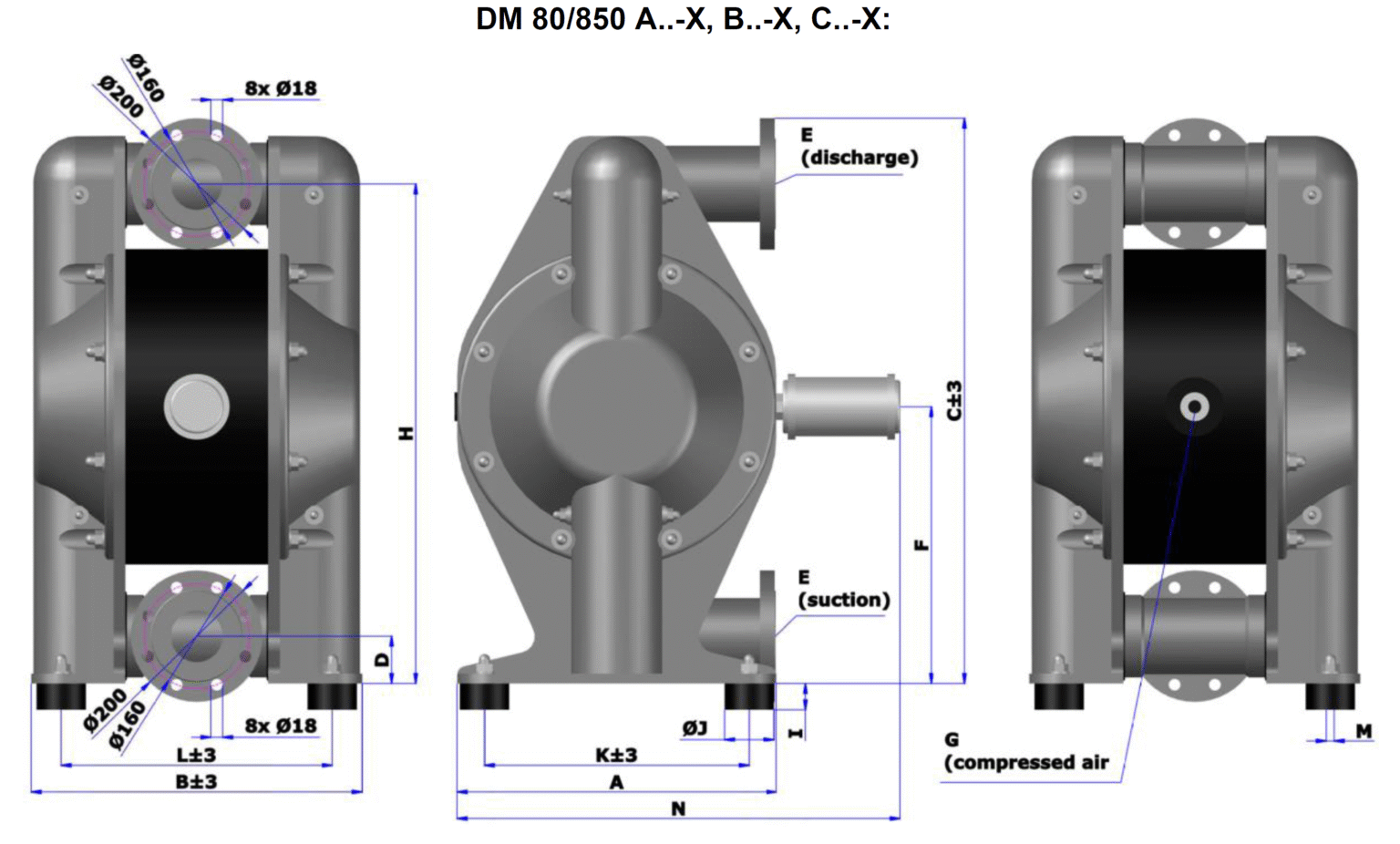

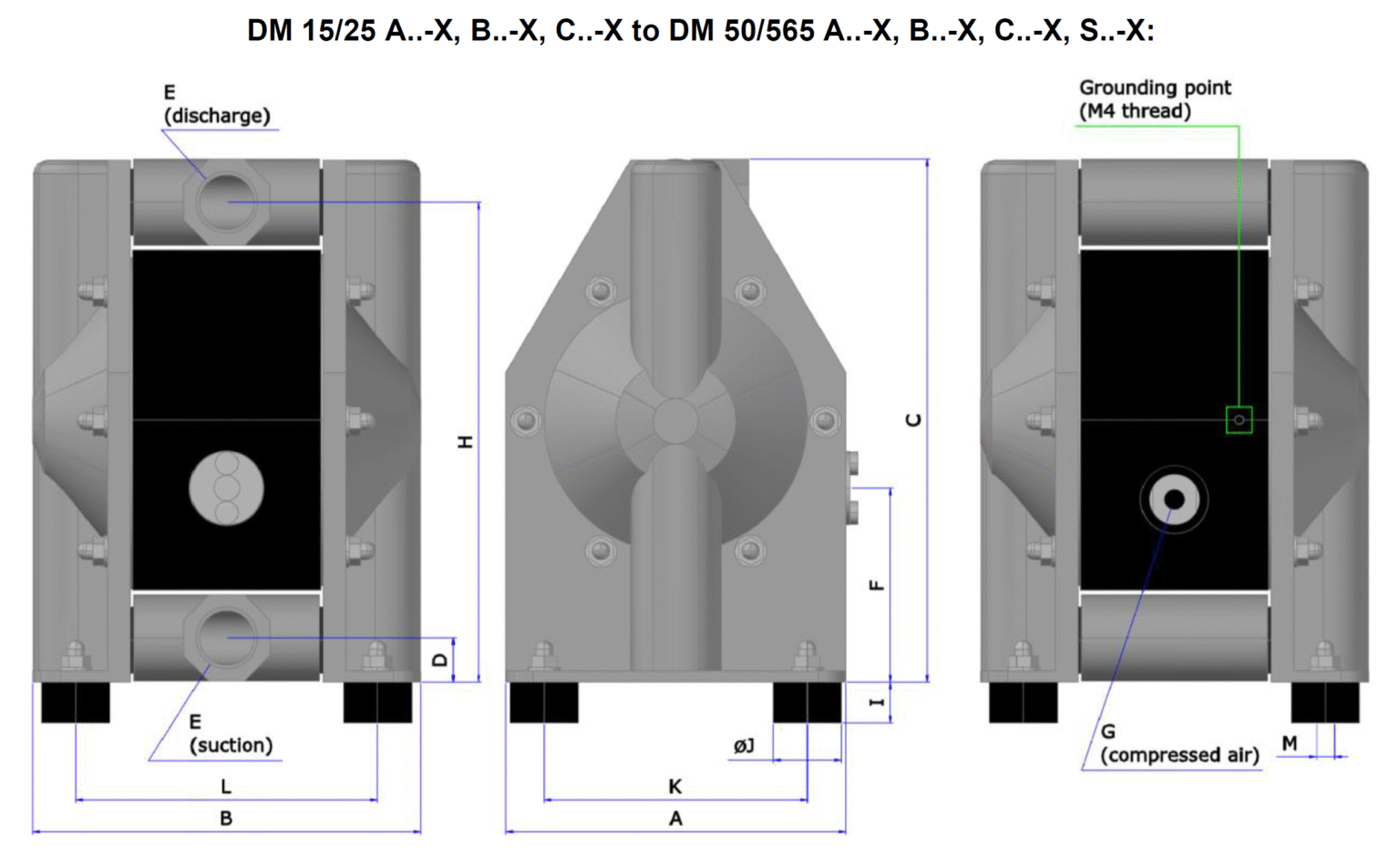

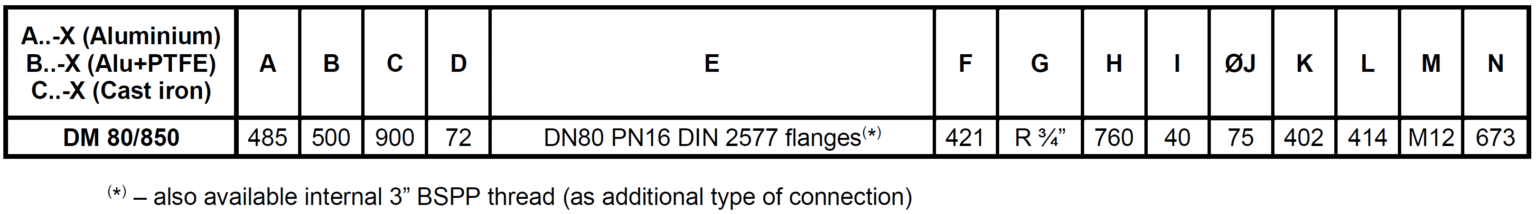

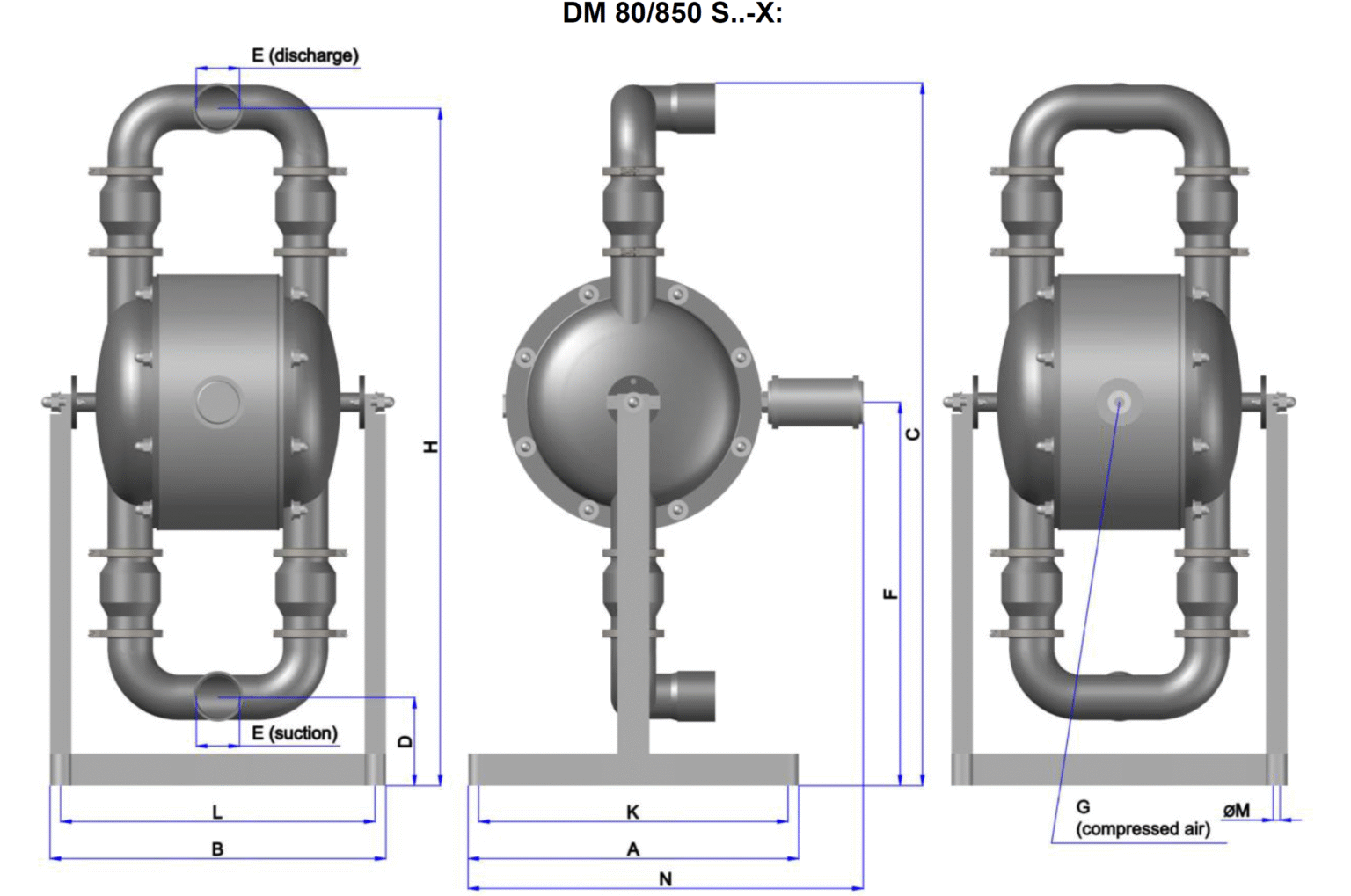

DIMENSIONS DES POMPES EN MÉTAL

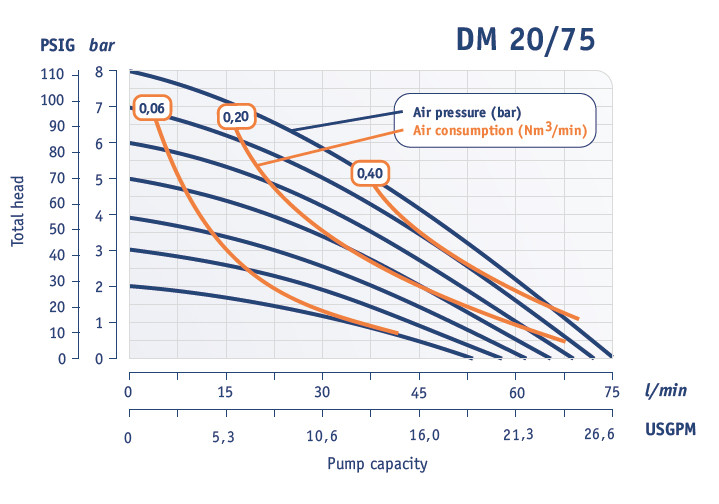

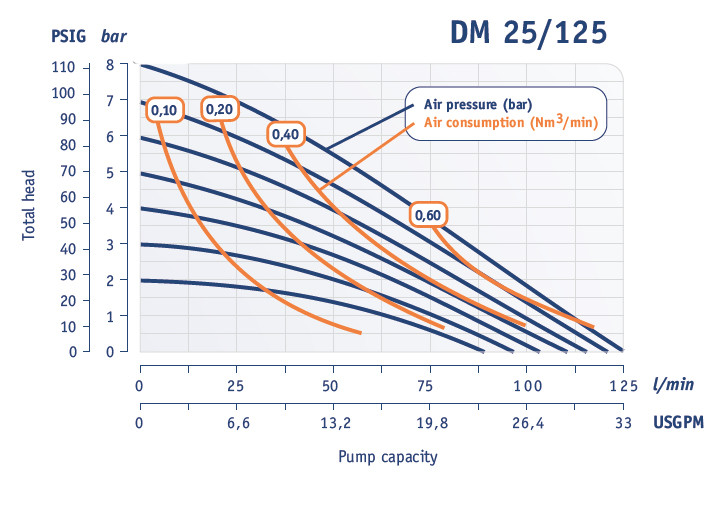

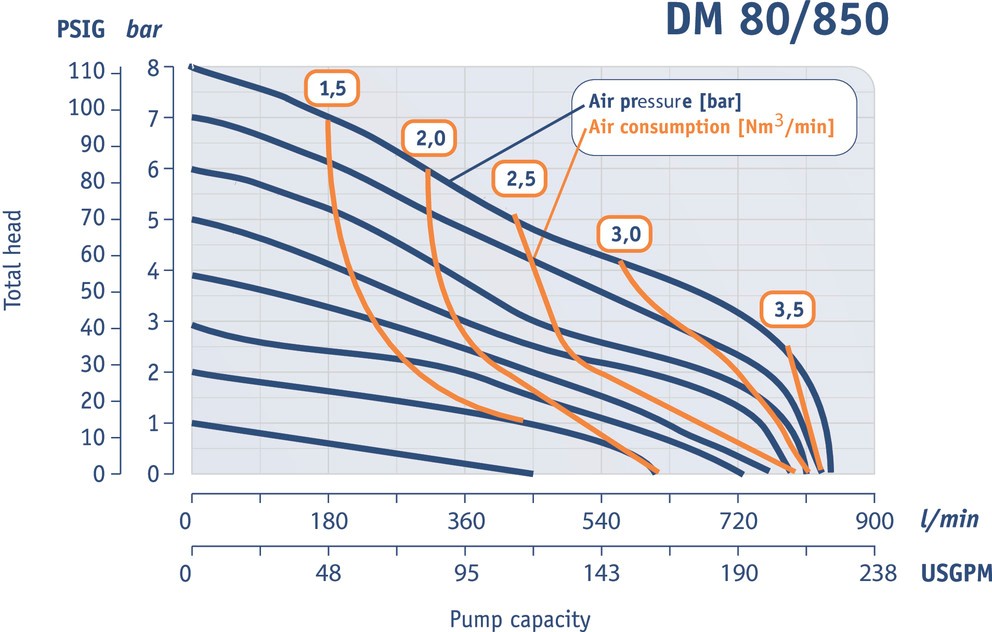

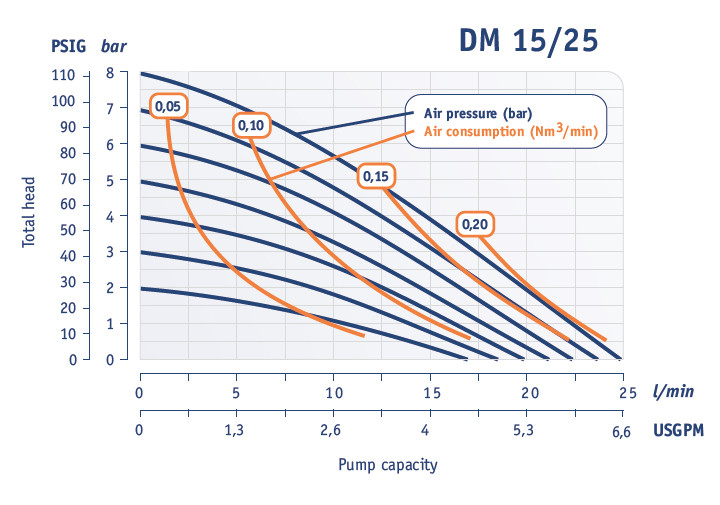

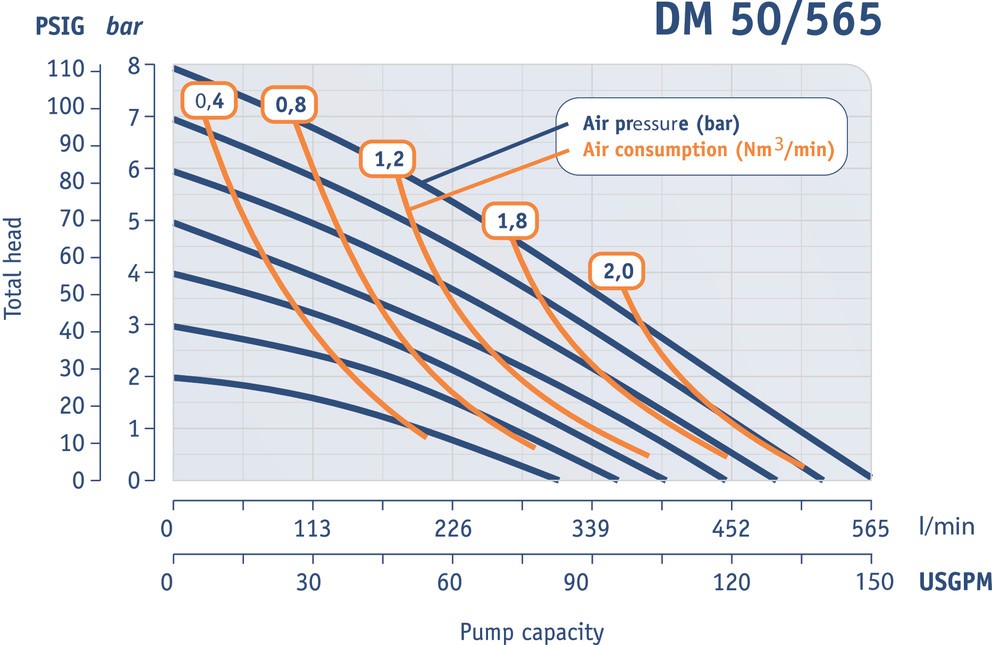

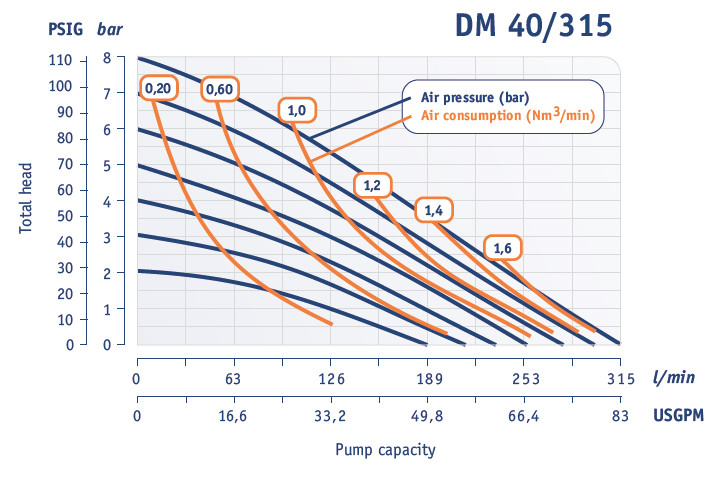

CAPACITÉ DES POMPES EN MÉTAL
La viscosité du fluide influe sur la capacité de pompage.
Les capacités indiquées dans les caractéristiques de la pompe sont basées sur l’eau (1 cPs).
Lors du pompage de fluides ayant une viscosité plus élevée, le volume doit être réduit en conséquence.
1. Saisissez le débit (l/min) et la pression de suralimentation souhaités.
(exemple : 50 l/min et 4 bar)
2. Lisez la consommation d’énergie estimée en volume et en pression.
(exemple : 0,40 Nm³/min à 6 bar)
CODE DE LA POMPE EN MÉTAL
